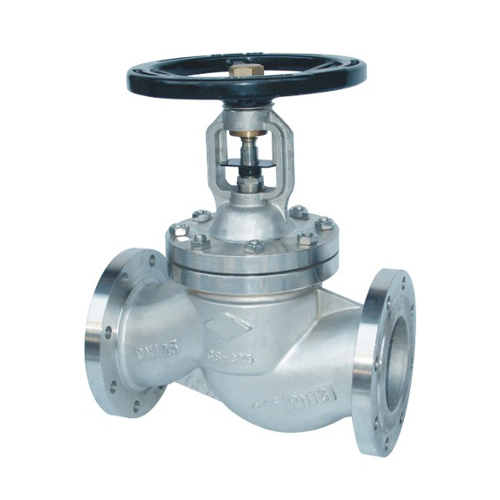

WJ41W不绣钢波纹管截止阀-上海铁王阀门
压力范围：1.6-10Mpa 150Lb-600Lb
连接方式：法兰，焊接，丝口
温度：-30℃-600℃
阀体材质：不锈钢304 304L 316 316L
WJ41W不绣钢波纹管截止阀特点
双层波纹管
维修方便
波纹管密封阀杆
双重密封
位置指示
无升降手轮
特点：双层波纹管、维修方便、双重密封、位置指示
应用场合：电站、天然气、氨、冷冻系统、热油系统、热水
阀门采用标准：
阀门设计制造标准：DIN3356-82；
结构长度标准：DIN3202；
法兰标准：DIN2543-DIN2546；
阀门试验检验标准：DIN3230-75
WJ41W不绣钢波纹管截止阀压力试验:
|
公称压力 |
1.6MPa |
2.5MPa |
4.0MPa |
|
壳体强度 |
2.4MPa |
3.8MPa |
6.0MPa |
|
密封试验 |
1.8MPa |
2.8MPa |
4.4MPa |
WJ41W不绣钢波纹管截止阀主要零部件:
|
阀体、阀盖 |
阀杆 |
启闭件 |
密封面 |
波纹管 |
|
GS-C25 |
2Cr13 |
2Cr13 |
2Cr13、STL |
SS304 |
|
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti、STL |
SS304 |
|
CF3、CF8
CF3、CF8 |
SS316 |
SS316 |
304L、304、316L、316、STL |
316 |
WJ41W不绣钢波纹管截止阀性能及外型尺寸
|
DN |
L |
H |
W |
行程 |
Kv |
重量kg |
|
PN16 25 |
PN40 |
△h |
PN16 |
PN25 |
PN40 |
|
15 |
130 |
191 |
120 |
140 |
6 |
4.2 |
3.7 |
4.3 |
4.3 |
|
20 |
150 |
191 |
120 |
140 |
6 |
7.4 |
4.4 |
4.8 |
4.8 |
|
25 |
160 |
197 |
140 |
140 |
8 |
12.0 |
5.1 |
6.3 |
6.3 |
|
32 |
180 |
200 |
140 |
160 |
8 |
19.0 |
7.5 |
7.8 |
7.8 |
|
40 |
200 |
218 |
160 |
180 |
13 |
30.0 |
8.8 |
10.3 |
10.3 |
|
50 |
230 |
220 |
180 |
180 |
13 |
47.0 |
12.2 |
12.6 |
12.6 |
|
65 |
290 |
238 |
180 |
200 |
16 |
77.0 |
16.1 |
19.0 |
19.0 |
|
80 |
310 |
257 |
200 |
250 |
20 |
120.0 |
21.4 |
25.0 |
25.0 |
|
100 |
350 |
340 |
250 |
300 |
25 |
188.0 |
33.0 |
35.0 |
35.0 |
|
125 |
400 |
360 |
300 |
350 |
32 |
288.0 |
51.0 |
56.0 |
56.0 |
|
150 |
480 |
390 |
300 |
350 |
40 |
410.0 |
69.0 |
74.0 |
74.0 |
|
200 |
600 |
530 |
400 |
450 |
50 |
725.0 |
105.0 |
144.0 |
160.0 |
|
250 |
730 |
665 |
520 |
520 |
65 |
1145.0 |
180.0 |
238.0 |
260.0 |
|
300 |
850 |
720 |
520 |
520 |
75 |
1635.0 |
265.0 |
339.0 |
370.0 | WJ41W不绣钢波纹管截止阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/1218.html |
