JX29W/H液位计针型阀-上海铁王阀门
. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套,外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+250℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

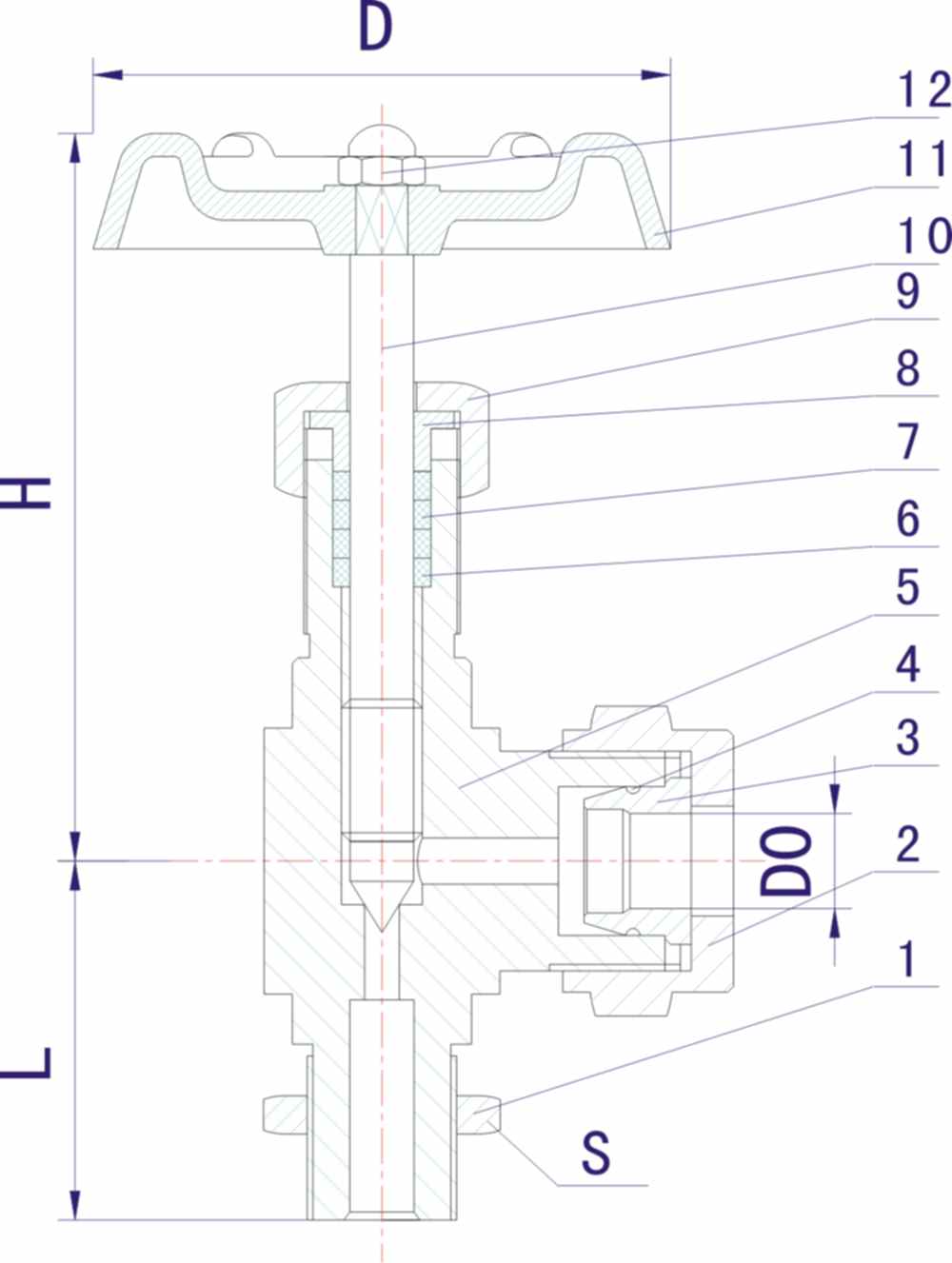

二、JX29W/H液位计针形阀主要零件材料/Materials of main parts ：
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
螺母 Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
管接头 Connector |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
卡套 Ferrule |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
密封圈 o-ring |
橡胶Rubber |
|
5 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
D0 |
D2 |
D3 |
H |
H1 |
|
JX29W/H-1 |
ø19 |
ø96 |
ø60 |
97.5 |
47 |
|
JX29W/H-2 |
ø19 |
ø104 |
ø60 |
97.5 |
49 |
|
JX29W/H-3 |
ø19 |
ø112 |
ø60 |
97.5 |
47 | JX29W/H液位计针型阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/1223.html |
