  产品名称: JJM1压力表阀-上海铁王阀门
  产品型号: JJM1


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品
 JJM1压力表阀-上海铁王阀门


JJM1压力表阀-上海铁王阀门

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  管接头内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992

5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

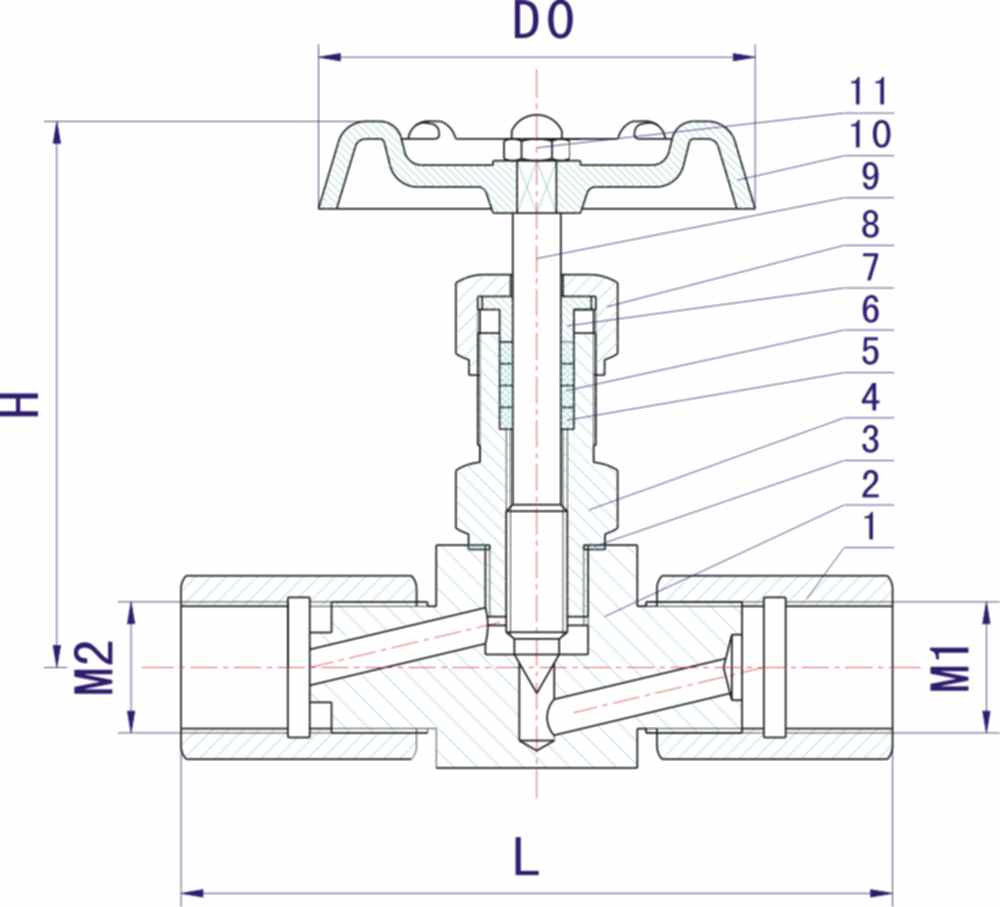

JJM1压力表阀
二、JJM1压力表阀主要零件材料/Materials of main parts :

序号
NO.
零件名称
Part name
材质
Material
1
螺纹套Wrap
20# A105 SS304 SS304L SS316 SS316L
2
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
3
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE RTFE
4
阀盖Bonnet
20# A105 SS304 SS304L SS316 SS316L
5
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
6
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
7
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
8
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
9
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
10
手轮 Handle
20# A105 SS304 SS304L SS316 SS316L
11
带帽螺母 Hooded Nut
20# A105 SS304 SS304L SS316 SS316L

型号
ITEM NO.
公称通径
DN
M1
M2
L
H
D0
JJM1-1
DN5
M20X1.5
M20X1.5-left
112
84
ø70
JJM1-2
DN5
M20X1.5
G1/2
112
84
ø70

JJM1压力表阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/1225.html
