J19W/H压力表三通阀-上海铁王阀门
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水，油，气等腐蚀性或非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

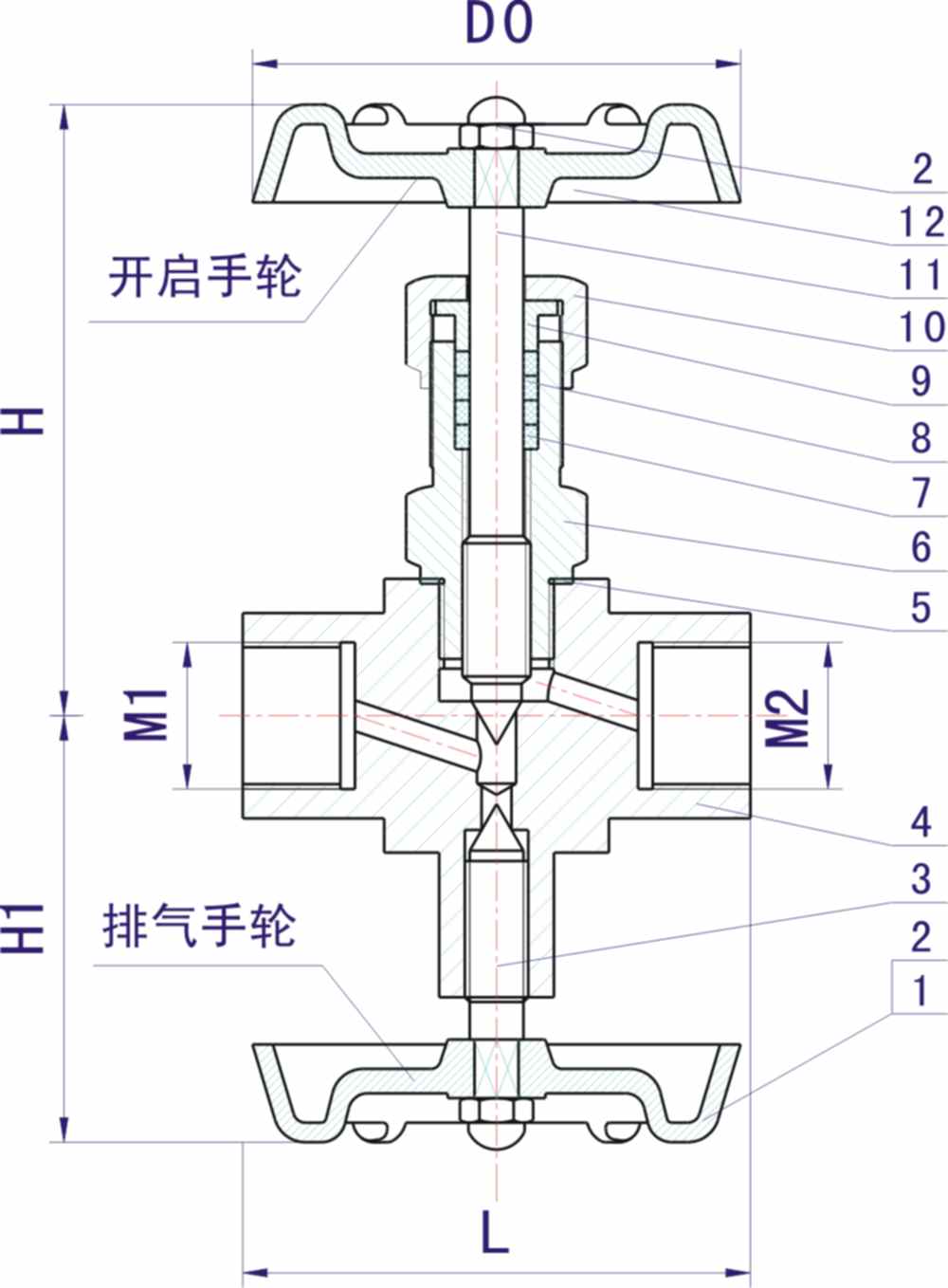

二、J19W/H压力表三通阀主要零件材料/Materials of main parts ：
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
排气手轮Exhaust Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
型号
ITEM NO. |
公称通径
DN |
M1 |
M2 |
L |
H |
H1 |
D0 |
|
J19W/H-1 |
DN5 |
G1/2 |
M20X1.5 |
70 |
93 |
68 |
ø63 | J19W/H压力表三通阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/1227.html |
