  产品名称： 美标波纹管闸阀-上海铁王阀门
  产品型号： WZ41H/Y


  咨询电话：021-51879176 黄先生
 相关产品

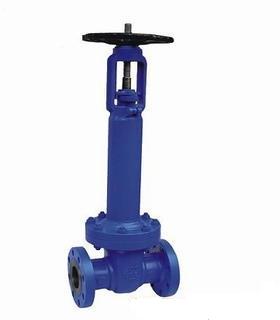

 美标波纹管闸阀-上海铁王阀门


美标波纹管闸阀-上海铁王阀门

产品特点Product features     法兰连接美标波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
主要结构特点Structure characteristics

1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
技术规范Technical specifications

结构形式Structure formtion

BB-BG-OS & Y

驱动方式Driving maner

手动hand-operated

电动pneumatic

设计标准design standard

API1600、API6D

结构长度 face to face

ANSI B16.10

连接法兰flanged ends

ANSI B16.5

试验和检验 test&inspection

API598

性能规范Performance standard

公称压力(LB)
nominal pressure
壳体试验压力(MPa)
shell test
密封试验压力(MPa)
sealing test
适用温度(℃)
suitable temp
适用介质
suitable madium
150
3.0
2.2
-20℃-350℃
水、蒸汽、油品等
300
7.5
5.5
600
15．0
7．5
900
22．5
16．5
主要零部件材料Mainpartsmaterials

序号NO. 名称part name 材质Material
1 阀体body ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
2 阀瓣Gate disc ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3 阀杆stem ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4 垫片Gasket 柔性石墨+不锈钢Asbestos+stainless steel
5 双头螺栓

stud bolt

 ASTM A193-B7 .A193-B8.A193-B8M
6 六角螺母six corner ASTM A194-2H. A194-8. A194-8M
7 阀盖Bonnte ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
8 波纹管组件bellows combination ASTM A182-F304 .F316 .F321 F304L,F316L
9 填料packing 柔性石墨Flexible graphite
10 填料压盖

packing gland

 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
11 支架yoke ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
12 阀杆螺母stem nut 铜合金

copper alloy

ZQA19-4
13 手轮hand wheel ASTM A536- Gr.60-40-18 .A216-WCB
主要外形尺寸 Main size of outside
型号 WZ41H-150Lb
压力等级 150Lb
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（KG） 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450

型号 WZ41H-300Lb
压力等级 300Lb
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 550
重量（KG） 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560

型号 WZ41H-600Lb
压力等级 600Lb
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 216 165 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 550
重量（KG） 11 13 16 24 32 50 70 90 105 165 230 300 400 570 730

美标波纹管闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/123.html
