J49W法兰压力计截止阀-上海铁王阀门
一、J49W法兰压力计截止阀的用途：
J49W法兰压力计截止阀工作原理技术性能和J29压力计用截止阀相同，其结构基本相同。所不同的只是连接形式不同，该阀一端用焊纹连接另一端则用法兰连接。
二、J49W法兰压力计截止阀主要零部件材料：
|
零件名称 |
阀体 |
阀杆 |
阀底座 |
填料 |
填料阀盖 |
手轮 |
|
J49H/W-320P |
碳钢 |
铬不锈钢 |
聚四氟乙稀、柔性石墨 |
碳钢 |
优质碳钢 |
|
J49H/W-320P |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
不锈钢 |
三、J49W法兰压力计截止阀主要性能规范：
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力
(MPa) |
工作温度
(℃) |
适用介质 |
|
壳体 (MPa) |
密封 (液) |
密封
(气) |
|
J49H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J49H/W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
四、J49W法兰压力计截止阀主要外型及连接尺寸：
|
型号 |
公称直径(mm) |
尺寸 |
重量(Kg) |
|
L1 |
D1 |
D2 |
H |
H1 |
L2 |
h |
h? |
M1 |
L3 |
|
J49H/W-320 |
3 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |
|
J49H/W-320P |
6 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |

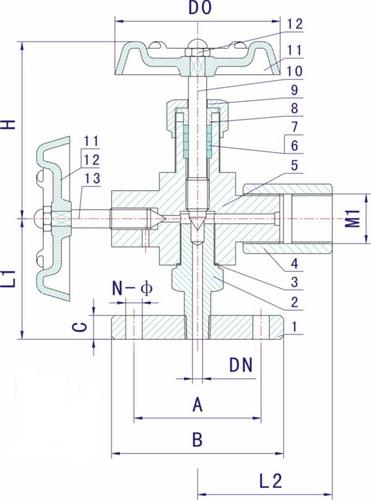

五、J49W法兰压力计截止阀结构图：
