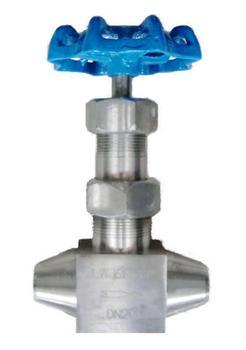

一、WJ61W对焊接波纹管针型阀概述：
WJ61W对焊接波纹管针型阀的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。采用合适的材料，波纹管阀可用于高温500℃和高压2500Ib（42MPa）工况中。通常阀门行程为波纹管自由长度的15%，因而波纹管占据很大的压力空间，制造工艺相对复杂，价格较贵。但与传统填料密封阀门相比，阀杆的密封更加可靠，在外泄漏要求比较严格的场合，如有毒介质、强腐蚀介质和放射性介质以及热油等场合中应用广泛。
二、WJ61W对焊接波纹管针型阀技术参数:
产品型号:WJ61W
口径规格:￠3≈￠25
公称压力:1.0-6.4Mpa
适用温度:-40≈450℃
连接方式:对焊接式
阀体材质:A105、SS304、SS304L、SS316、SS316L、WC6、WC9
设计制造:GB/T12224-1998 JB/T7747-1995
结构特征: 波纹管密封
阀门检验和试验:GB/T13927-1992
三、WJ61W对焊接波纹管针型阀主要技术参数：
|
型号 |
公称压力 |
试验压力 |
工作压力 |
工作温度 |
适用介质 |
|
壳体 |
密封(液) |
密封(气) |
|
WJ61F-16RL |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
液化石油气
水、油品等 |
|
WJ61W |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
|
WJ63W |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
四、WJ61W对焊接波纹管针型阀主要外形尺寸：
|
公称直径（mm） |
管螺纹 |
尺寸 |
重量(kg) |
|
D0 |
L |
H |
H1 |
d |
|
6 |
3/4 |
80 |
78 |
100 |
110 |
6 |
1.20 |
|
10 |
1 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
11/4 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
2 |
120 |
145 |
150 |
165 |
15 |
2.60 | WJ61W对焊接波纹管针型阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/1237.html |
