  产品名称: ZSJZ水流指示器
  产品型号: ZSJZ


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品

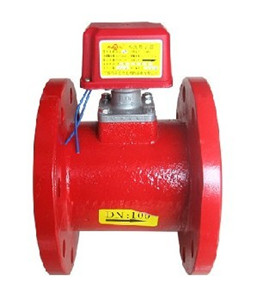

 ZSJZ水流指示器


ZSJZ型水流指示器是自动喷淋灭系统的组成部件,借助于供水管网内的板式叶片控测水流信号,并将水流信号与控制器连接,以启动电报警系统或其它设备,并确定火灾发生区域。水流指示器适用于湿式、干式、预作用系统。

一、ZSJZ水流指示器工作原理及用途:

ZSJZ水流指示器,用于自动喷水灭火系统,它可以安装在主供水管或横杆水管上,给出某一分区域小区域水流动的电信号,此电信号可送到电控箱,也可用于启动消防水泵的控制开关。

我公司生产的水流指示器系列产品,有带延时电路ZSJZ(A)和不带延时电路的ZSJZ(B),每种型号有:506580100125150、六种规格,供不同管道使用,带延时电路的水流指示器,出厂时延迟时间调为30s, 如用户需要其它时间,我公司可按要求供货,连接方法有:管螺纹、焊接、法兰三种型式供用户选择。我公司水流指示器分别为螺纹型、焊接型、沟槽型、鞍座型、法兰型

二、 ZSJZ水流指示器主要技术参数:

1、电压:DC24v

2、控制容量:10w

3、动作流量15-37.5Lmin

4、额定工作压力:1.2Mpa

5、延迟时间:2-90s(可调)

6、耗电:<200mA(报警时)

三、 ZSJZ水流指示器装与维护:

1ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接,将丁字管中间螺纹同水流指示器连接,其它两端同管道连接,此产品适用于管径506580三种。

2ZSJZ型〈焊接式〉水流指示器安装采用在预定位置,按产品规格,分别钻孔,然后将水流指示器底座取下焊接在管道上,去掉留在内臂铁瘤,钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm

3ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接,适用于管径100mm以上,三通管长度为180mm

4、接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端,"公共点蓝线为减少引线可同”+"端相接。

5连接水流指示器管路,必须保证同前后直管长度不小于管路直径5倍,安装时应保证水流指示器与管道中心水平面垂直,铭牌上的箭头方向应与水流方向一致,水流指示口调试和定期检查,可打开分区未端试验装置,放通水流进行模拟试验,检查水流指示器是否改造,若发现故障、应分别检查水流指示器及报警装置,排除故障,使系统处于伺服状态。

ZSJZ水流指示器

ZSJZ水流指示器主要技术参数

型号

公称通径

H

D1

D2

L

Φ

ZSJZ-I-3-50

50

160

160

125

150

18

ZSJZ-I-3-65

65

170

180

145

160

18

ZSJZ-I-3-80

80

180

195

160

170

18

ZSJZ-I-3-100

100

195

215

180

180

18

ZSJZ-I-3-125

125

207

245

210

190

18

ZSJZ-I-3-150

150

220

280

240

200

23

订货须知:

一、水流指示器产品名称与型号②水流指示器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定水流指示器型号,请按水流指示器型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关

ZSJZ水流指示器资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/1270.html
