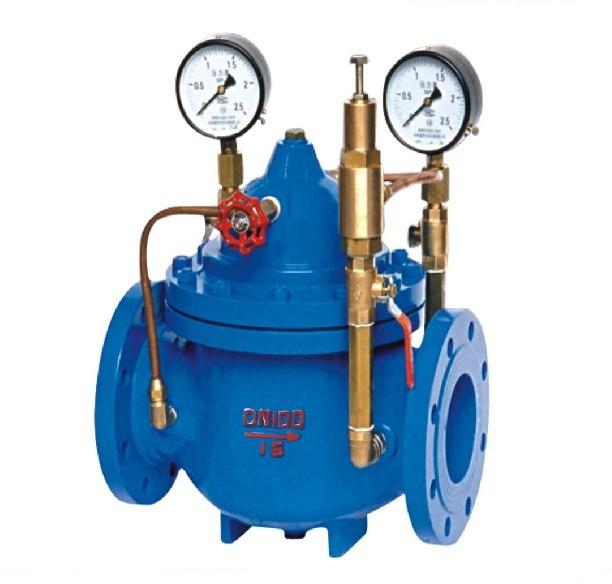

200X减压阀产品概述：
200X减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
200X减压阀工作原理：
当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。
200X减压阀主要技术参数：
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
最高进口压力(MPa) |
出口可调压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
200X减压阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
铸铁、铸钢 |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
200X减压阀部件列表：
1、浮球导阀2、球阀3、针形阀
200X减压阀主要外形及连接尺寸：
公称尺寸
DN |
尺 寸(mm) |
| L |
A1 |
A |
H1 |
H |
F |
| 20 |
150 |
130 |
325 |
179 |
212 |
116 |
| 25 |
160 |
130 |
325 |
179 |
212 |
116 |
| 32 |
180 |
130 |
325 |
179 |
212 |
116 |
| 40 |
200 |
140 |
335 |
210 |
265 |
168 |
| 50 |
203 |
140 |
335 |
210 |
265 |
168 |
| 65 |
216 |
140 |
335 |
215 |
310 |
180 |
| 80 |
241 |
145 |
345 |
245 |
350 |
210 |
| 100 |
292 |
155 |
365 |
305 |
460 |
284 |
| 125 |
330 |
165 |
385 |
365 |
520 |
310 |
| 150 |
356 |
180 |
410 |
415 |
570 |
370 |
| 200 |
495 |
205 |
465 |
510 |
840 |
463 |
| 250 |
622 |
225 |
505 |
560 |
890 |
525 |
| 300 |
698 |
245 |
545 |
658 |
1030 |
625 |
| 350 |
787 |
275 |
595 |
696 |
1090 |
705 |
| 400 |
914 |
285 |
625 |
735 |
1150 |
778 |
| 450 |
978 |
285 |
625 |
735 |
1150 |
778 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
690 |
| 600 |
1230 |
456 |
888 |
850 |
1286 |
785 |
