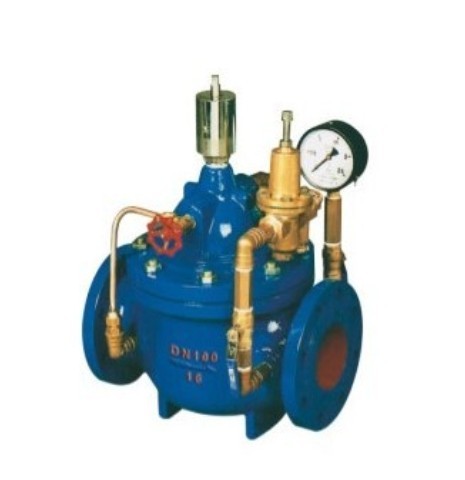

400X流量控制阀产品概述：
400X流量控制阀由主阀、流量调节器、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
400X流量控制阀工作原理：
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
400X流量控制阀主要技术参数：
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
出口可调压力(MPa) |
压力特性
△P2P1 |
流量特性
△P2P1 |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
P2×8% |
P2×15% |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.10-1.2 |
P2×10% |
P2×20% |
|
2.5 |
3.75 |
2.75 |
0.15-1.6 |
P2×12% |
P2×25% |
400X流量控制阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
铸铁、铸钢 |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
流量调节器 |
不锈钢 |
|
微型过滤器 |
不锈钢 |
400X流量控制阀部件列表：
1、小球阀2、导阀3、流量调节器4、针形阀
400X流量控制阀主要外形及连接尺寸：
公称尺寸
DN |
尺 寸(mm) |
| L |
A1 |
A |
H1 |
H |
F |
| 20 |
150 |
130 |
325 |
179 |
212 |
116 |
| 25 |
160 |
130 |
325 |
179 |
212 |
116 |
| 32 |
180 |
130 |
325 |
179 |
212 |
116 |
| 40 |
200 |
140 |
335 |
210 |
265 |
168 |
| 50 |
203 |
140 |
335 |
210 |
265 |
168 |
| 65 |
216 |
140 |
335 |
215 |
310 |
180 |
| 80 |
241 |
145 |
345 |
245 |
350 |
210 |
| 100 |
292 |
155 |
365 |
305 |
460 |
284 |
| 125 |
330 |
165 |
385 |
365 |
520 |
310 |
| 150 |
356 |
180 |
410 |
415 |
570 |
370 |
| 200 |
495 |
205 |
465 |
510 |
840 |
463 |
| 250 |
622 |
225 |
505 |
560 |
890 |
525 |
| 300 |
698 |
245 |
545 |
658 |
1030 |
625 |
| 350 |
787 |
275 |
595 |
696 |
1090 |
705 |
| 400 |
914 |
285 |
625 |
735 |
1150 |
778 |
| 450 |
978 |
285 |
625 |
735 |
1150 |
778 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
