500X泄压阀/持压阀-上海铁王阀门
500X泄压阀/持压阀产品概述：

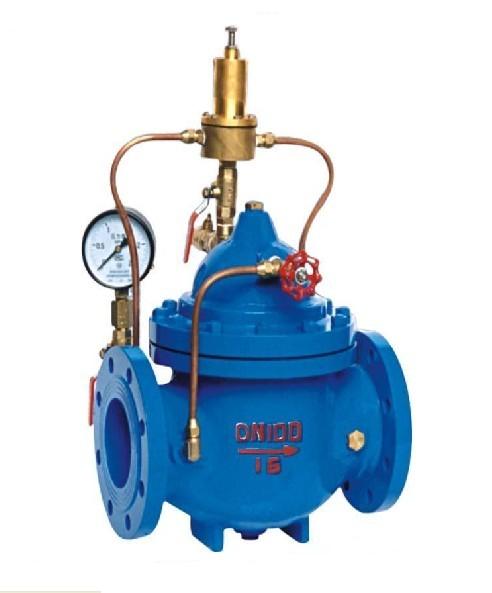

500X泄压阀/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
500X泄压阀/持压阀工作原理：
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
500X泄压阀/持压阀主要技术参数：
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
500X泄压阀/持压阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
导阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
500X泄压阀/持压阀部件列表：
1、小球阀2、导阀3、小球阀4、小球阀5、针形阀
500X泄压阀/持压阀主要外形及连接尺寸：
公称尺寸
DN |
尺 寸(mm) |
| L |
A1 |
A |
H1 |
H |
F |
| 20 |
150 |
130 |
325 |
179 |
212 |
116 |
| 25 |
160 |
130 |
325 |
179 |
212 |
116 |
| 32 |
180 |
130 |
325 |
179 |
212 |
116 |
| 40 |
200 |
140 |
335 |
210 |
265 |
168 |
| 50 |
203 |
140 |
335 |
210 |
265 |
168 |
| 65 |
216 |
140 |
335 |
215 |
310 |
180 |
| 80 |
241 |
145 |
345 |
245 |
350 |
210 |
| 100 |
292 |
155 |
365 |
305 |
460 |
284 |
| 125 |
330 |
165 |
385 |
365 |
520 |
310 |
| 150 |
356 |
180 |
410 |
415 |
570 |
370 |
| 200 |
495 |
205 |
465 |
510 |
840 |
463 |
| 250 |
622 |
225 |
505 |
560 |
890 |
525 |
| 300 |
698 |
245 |
545 |
658 |
1030 |
625 |
| 350 |
787 |
275 |
595 |
696 |
1090 |
705 |
| 400 |
914 |
285 |
625 |
735 |
1150 |
778 |
| 450 |
978 |
285 |
625 |
735 |
1150 |
778 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
690 | 500X泄压阀/持压阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/135.html |
