600X水力电动控制阀-上海铁王阀门
600X水力电动控制阀产品概述：
600X水力电动控制阀由主阀、电磁阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。本产品利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。
600X水力电动控制阀工作原理：
当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。
600X水力电动控制阀主要技术参数：
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
600X水力电动控制阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
电磁阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
600X水力电动控制阀部件列表：

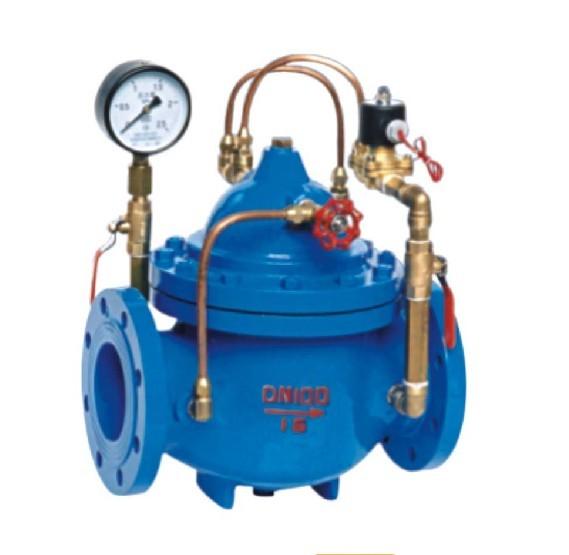

1、小球阀2、电磁阀3、针阀
600X水力电动控制阀主要外形及连接尺寸：
公称尺寸
DN |
尺 寸(mm) |
| L |
A1 |
A |
H1 |
H |
F |
| 20 |
150 |
130 |
325 |
179 |
212 |
116 |
| 25 |
160 |
130 |
325 |
179 |
212 |
116 |
| 32 |
180 |
130 |
325 |
179 |
212 |
116 |
| 40 |
200 |
140 |
335 |
210 |
265 |
168 |
| 50 |
203 |
140 |
335 |
210 |
265 |
168 |
| 65 |
216 |
140 |
335 |
215 |
310 |
180 |
| 80 |
241 |
145 |
345 |
245 |
350 |
210 |
| 100 |
292 |
155 |
365 |
305 |
460 |
284 |
| 125 |
330 |
165 |
385 |
365 |
520 |
310 |
| 150 |
356 |
180 |
410 |
415 |
570 |
370 |
| 200 |
495 |
205 |
465 |
510 |
840 |
463 |
| 250 |
622 |
225 |
505 |
560 |
890 |
525 |
| 300 |
698 |
245 |
545 |
658 |
1030 |
625 |
| 350 |
787 |
275 |
595 |
696 |
1090 |
705 |
| 400 |
914 |
285 |
625 |
735 |
1150 |
778 |
| 450 |
978 |
285 |
625 |
735 |
1150 |
778 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
690 |
| 600 |
1230 |
456 |
888 |
850 |
1286 |
785 | 600X水力电动控制阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/136.html |
