700X水泵控制阀-上海铁王阀门
700X水泵控制阀产品概述：

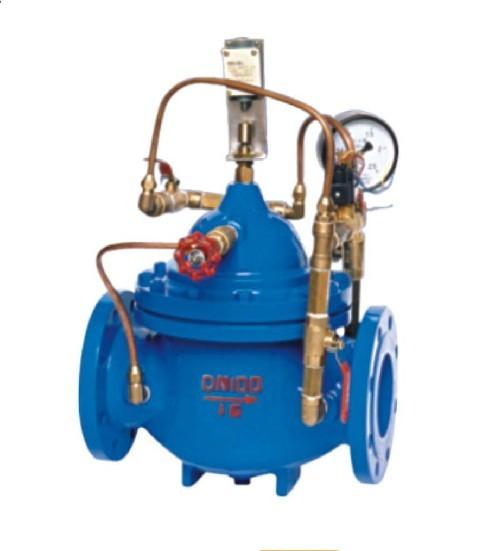

700X水泵控制阀由主阀、电磁阀、针阀、球阀、止回阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。
700X水泵控制阀工作原理：
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭
700X水泵控制阀主要技术参数：
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
700X水泵控制阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
铸铁、铸钢 |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
止回阀 |
铜合金 |
|
电磁阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
700X水泵控制阀部件列表：
1、针形阀2、止回阀3、行程开关4、电磁阀5、止回阀
700X水泵控制阀主要外形及连接尺寸：
公称尺寸
DN |
尺 寸(mm) |
| L |
A1 |
A |
H1 |
H |
F |
| 20 |
150 |
130 |
325 |
179 |
212 |
116 |
| 25 |
160 |
130 |
325 |
179 |
212 |
116 |
| 32 |
180 |
130 |
325 |
179 |
212 |
116 |
| 40 |
200 |
140 |
335 |
210 |
265 |
168 |
| 50 |
203 |
140 |
335 |
210 |
265 |
168 |
| 65 |
216 |
140 |
335 |
215 |
310 |
180 |
| 80 |
241 |
145 |
345 |
245 |
350 |
210 |
| 100 |
292 |
155 |
365 |
305 |
460 |
284 |
| 125 |
330 |
165 |
385 |
365 |
520 |
310 |
| 150 |
356 |
180 |
410 |
415 |
570 |
370 |
| 200 |
495 |
205 |
465 |
510 |
840 |
463 |
| 250 |
622 |
225 |
505 |
560 |
890 |
525 |
| 300 |
698 |
245 |
545 |
658 |
1030 |
625 |
| 350 |
787 |
275 |
595 |
696 |
1090 |
705 |
| 400 |
914 |
285 |
625 |
735 |
1150 |
778 |
| 450 |
978 |
285 |
625 |
735 |
1150 |
778 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
690 |
| 600 |
1230 |
456 |
888 |
850 |
1286 |
785 | 700X水泵控制阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/137.html |
