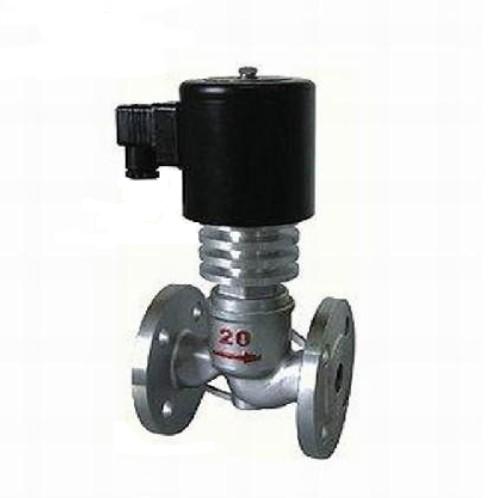

ZCG高温中压电磁阀-上海铁王阀门
■用途
该电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。
■产品特点
耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。
耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。
耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。
■主要技术参数
| 公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
| 公称压力（Mpa） |
1.6 |
| 工作压差（Mpa） |
0.04~1.6 |
| 工作介质 |
蒸汽、油（高温气体、液体） |
| 介质温度（℃） |
-40~350 |
| 环境温度（℃） |
-40~60 |
| 环境温度（℃） |
95±3% |
| 额定电压（V） |
Ac220 |
| 功率（VA） |
45 |
| 绝缘等级 |
H级 |
| 工作频率 |
连续 |
| 额定流量系数（KV） |
5.4 |
9 |
15 |
18 |
28 |
40 |
| 泄露量（ml/min） |
1.5 |
3.0 |
30 |
45 |
60 | ■安装尺寸
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
| 10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-φ14 |
| 15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
| 20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
| 25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
| 32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
| 40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
| 50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-φ18 | 订货须知：
1、①高温中压电磁阀型号②高温中压电磁阀公称通径③高温中压电磁阀公称压力④高温中压电磁阀工作介质⑤高温中压电磁阀工作压差⑥高温中压电磁阀介质温度⑦高温中压电磁阀电源电压及频率⑧高温中压电磁阀介质粘度。
+22
2、电磁阀正常工作时的电压为220V V 如超过此范围，请订货时注明电压波动量。其它规
-15
格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家为您审核把关。
5、特殊订货：
①如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质量高温度可达到130℃；如您选购三元乙丙胶膜片（EPDM）则注明E，其介质最高温度可达到110℃。
②需要法兰连接可在订货时说明。
ZCG高温中压电磁阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/157.html |
|
|
|
