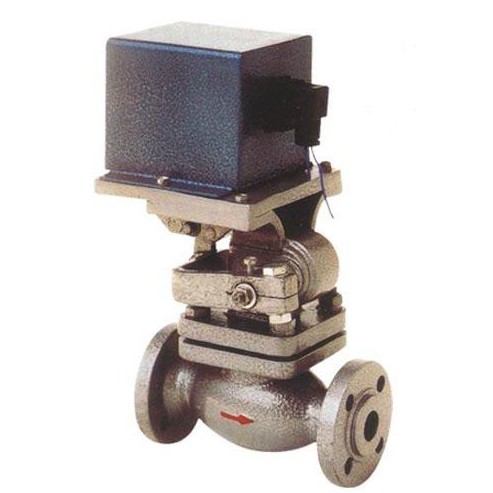

  产品名称： ZCZG,ZCZH高温高压电磁阀-上海铁王阀门
  产品型号： ZCZG,ZCZH


  咨询电话：021-51879176 黄先生
 相关产品
 ZCZG,ZCZH高温高压电磁阀-上海铁王阀门


ZCZG,ZCZH高温高压电磁阀-上海铁王阀门

■用途
本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
■结构特点
耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离
■结构原理
电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自
重及返回弹簧作用下， 关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
■技术参数

介质温度℃
ZCZG
≤250
ZCZH
≤400
公称压力（MPa）
ZCZG
2.5
ZCZH
4.0
工作压差（MPa）
ZCZG
0.1-2.5
ZCZH
0.1-4.0
公称通径（MPa）
15
20
25
32
40
50
65
80
100
功耗
130VA
480VA
电源电压
AC220V DC 24V 其余规格可作特殊订货
额定流量系数（KV）
3.8
7.4
10.3
18.8
25.7
41
58
85
154
泄漏量（ml/min）
按JB/T7352-94·F规定
■安装尺寸
DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-φ14
15
160
298
95
65
39
45
16
4
2
4-φ14
20
200
304
105
75
50
55
16
4
2
4-φ14
25
200
304
115
85
57
65
16
4
2
4-φ14
32
200
314
140
100
65
78
18
4
2
4-φ18
40
260
460
150
110
75
85
18
4
3
4-φ18
50
300
460
165
125
87
100
20
4
3
4-φ18
65
290
433
185
145
109
120
22
4
3
8-φ18
80
310
433
200
160
120
135
22
4
3
8-φ18
100
350
461
235
190
149
160
24
4.5
3
8-φ22
安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将电磁阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在电磁阀内而防碍动作。
7、电磁阀不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把电磁阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清电磁阀产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
订货须知：
1、①高温高压电磁阀型号②高温高压电磁阀公称通径③高温高压电磁阀公称压力④高温高压电磁阀工作介质⑤高温高压电磁阀工作压差⑥高温高压电磁阀介质温度⑦高温高压电磁阀电源电压及频率⑧高温高压电磁阀介质粘度。
                             +22
2、电磁阀正常工作时的电压为220V     V 如超过此范围，请订货时注明电压波动量。其它规
　　　　　　　　　　　　　　　 -15
格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家为您审核把关。
5、特殊订货：
①如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质量高温度可达到130℃；如您选购三元乙丙胶膜片（EPDM）则注明E，其介质最高温度可达到110℃。
②需要法兰连接可在订货时说明。
ZCZG,ZCZH高温高压电磁阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/159.html
