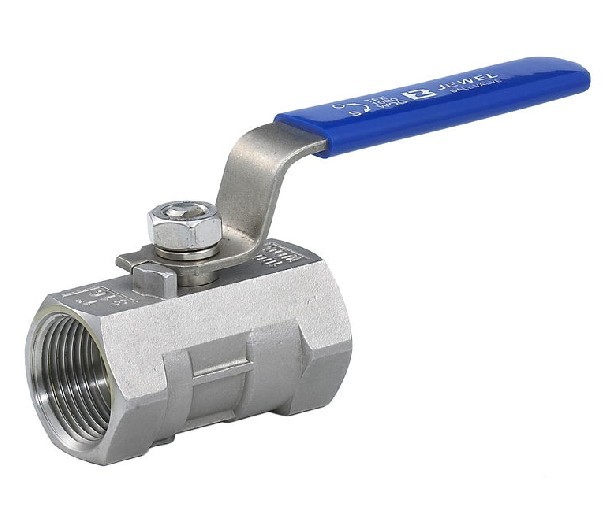

  产品名称: Q11F一片式丝口球阀-上海铁王阀门
  产品型号: Q11F


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品
 Q11F一片式丝口球阀-上海铁王阀门


Q11F一片式丝口球阀-上海铁王阀门

一、Q11F一片式丝口球阀产品概述:

内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、Q11F一片式丝口球阀产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动

三、Q11F一片式丝口球阀主要连接尺寸及重量

SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
D
5.0
7.0
9.2
12.5
15.0
20.0
24.5
32
L
40
45
56.5
60
72
78
85
100
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127

四、Q11F一片式丝口球阀主要零件材料

序号NO
零件名称
材质
1
密封圈
聚四氟乙烯PTFE
2
球体
不锈钢SS316
3
密封垫
聚四氟乙烯PTFE
4
阀盖
不锈钢SS316
5
阀体
不锈钢CF8M
6
阀杆
不锈钢SS316
7
止推垫圈
聚四氟乙烯PTFE
8
填料
聚四氟乙烯PTFE
9
填料压盖螺母
不锈钢SS304
10
垫圈
不锈钢SS304
11
阀杆螺母
不锈钢SS304
12
手柄套
塑料
13
手柄
不锈钢SS304
Q11F一片式丝口球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/17.html
