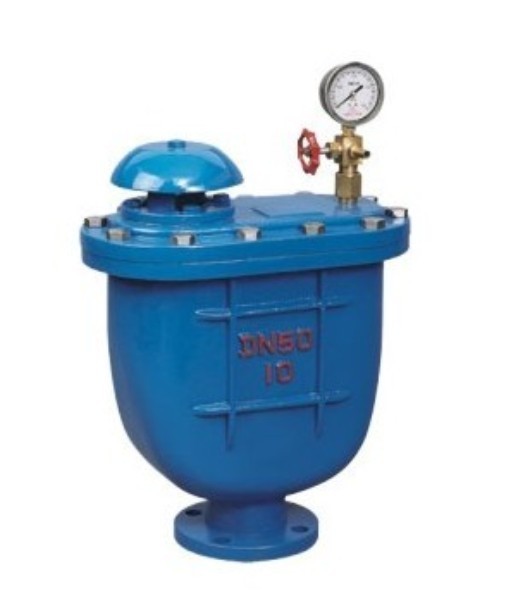

复合式排气阀-上海铁王阀门
一、概况: 本产品用于管路上的最高点或有闭气的地方,靠排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现起阻,是管道出水容量达不到设计要求,其次:其次:管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。 二、作用原理: 当水进入管内时,浮球停在球桶下部进行大量排气,当气排完时,水进入阀内通过球桶把球浮起到关闭,停止排气,管道在正常运转时自然会产生少量气体,这时气体会集中到管内上部到相当程度,阀内水下降,浮球顺水下降气体从小孔排出。如出现停电停泵,管内水流空时,随时出现负压,浮球顺水下降,打开小孔带动大孔进行大量补气确保管道安全。 注:排气阀在使用过程中压力不低于0.03Mpa,如低于0.03Mpa排气阀容易漏水。必须配一只阀门作为检修用。 三、技术参数: 1.工作压力:1.0Mpa 2.介质:清水 3.使用温度:常温 4.阀体:灰铸铁HT200 5. 浮球与塞头:不锈钢 6.密封:丁晴橡胶 四、零部件材质:
NO |
名称 |
材质 |
1 |
阀体 |
HT200 |
2 |
阀盖 |
HT200 |
3 |
浮球 |
304不锈钢 |
4 |
定位架 |
不锈钢 |
5 |
杠杆 |
H59黄铜 |
6 |
塞头 |
不锈钢 |
五、根据管径大小选择不同规格的排气阀,下表仅供参考:
规格 |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
输送水管∮ |
100-250 |
300-450 |
500-700 |
800-1000 |
1200-1500 |
1600-2000 |
2200-2600 |
2800-3400 |
3600-3800 |
4000-4500 |
六、CARX型外形尺寸:
公称通径
DN(mm) |
D |
D1 |
D2 |
L |
L1 |
H |
Z-∮d |
20 |
105 |
75 |
57 |
280 |
190 |
330 |
4-14 |
25 |
115 |
85 |
67 |
280 |
190 |
330 |
4-14 |
50 |
160 |
125 |
102 |
360 |
210 |
470 |
4-14 |
80 |
195 |
160 |
138 |
400 |
245 |
550 |
4-18 |
100 |
215 |
180 |
158 |
460 |
275 |
620 |
8-18 |
