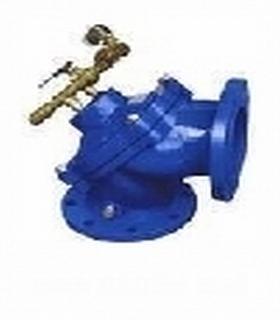

  产品名称: 角式隔膜排泥阀-上海铁王阀门
  产品型号: HB100S


  咨询电话:021-51879176 黄先生
 相关产品
 气动、液动角式排泥阀-上海铁王阀门
 角式隔膜排泥阀-上海铁王阀门


角式隔膜排泥阀-上海铁王阀门

一、HB100S角式隔膜排泥阀特点与用途:
     角式隔膜排泥阀,内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低,外部液动(气动)控制管路,集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。
二、
HB100S角式隔膜排泥阀主要技术参数:

公称压力
壳体试验压力MPa
密封试验压力MPa
1.0
    1.5
     1.1
1.6
     2.4
     1.6
三、HB100S角式隔膜排泥阀主要零件材料:
零件名称
阀体、阀盖
阀瓣、弹簧
薄膜
材料
铸铁
不锈钢
尼龙强SX橡胶
四、HB100S角式隔膜排泥阀外形尺寸(法兰连接尺寸符合GB4216)
   型号
尺寸
                              H7B100S-0.6、HB100S-0.6
公称通径
     H
      D
     D1
   Z-∮d
      80
    140
     195
    160
    4-18
     100
    150
     215
    180
    8-18
     150
    185
     280
    240
    8-23
     200
    245
     335
    295
    8-23
     250
    340
     395
    350
    12-23
     300
    395
     445
    400
    12-23
角式隔膜排泥阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/182.html
