一、上展式放料阀概述：
上展式放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底 部，因此消除工艺介质通常在容器出口的残留现象。上展式放料阀阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，齿轮等。
二、上展式放料阀性能参数及用途：
工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为<=175℃. 不锈钢<=320 ℃ 碳钢
上展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。
三、上展式放料阀结构与原理：

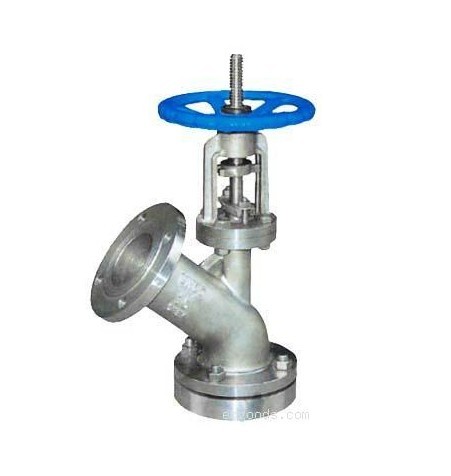

该阀主要由1.阀体、2.阀瓣、3.密封圈、4.阀杆、5.支架、6.阀压盖、 7.手轮、8.法兰、9.螺母、10.定位螺钉等零件组成，详见下图。
手轮顺转，阀门关闭，阀杆向上移动，此阀为上展式，手轮顺转，阀门关闭，阀杆向下转动，此阀为下展式。
四、上展式放料阀主要零件材质
