产品名称： |
上下展式保温放料阀-上海铁王阀门 |
| |
产品型号： |
BHG5-89 |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

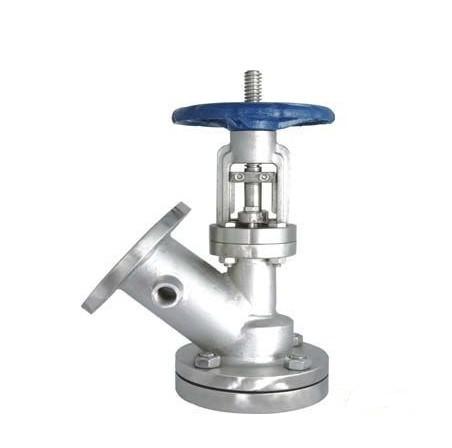

上下展式保温放料阀-上海铁王阀门
一、概述：
铁王公司根据国内外先进的技术资料和图样，自行设计生产的技术资料和图样，自行设计生产的上下展式保温放料阀是蜗炉应用系统装置中的节能型阀门。本产品设计新颖、结构合理，采用不锈钢、WCB等材质作阀体，密封性能良好。
| 压力 |
工作温度 |
适用介质 |
| 公称压力 |
1.6 |
上密封试验 |
1.76 |
≤175℃ |
水、颗粒、油品等 |
| 壳体试验 |
2.4 |
高压密封试验 |
1.76 |
| 阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
| 铸钢、不锈钢等 |
不锈钢 |
铜 |
| 四、主要外形尺寸(法兰尺寸按JB79PN1.6MPa) |
| 口径 |
上展式 |
下展式 |
| D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
| 25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
| 32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
| 40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
| 50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
| 65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
| 80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
| 100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
| 125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
| 150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 | 上下展式保温放料阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/197.html |
|
|
|
