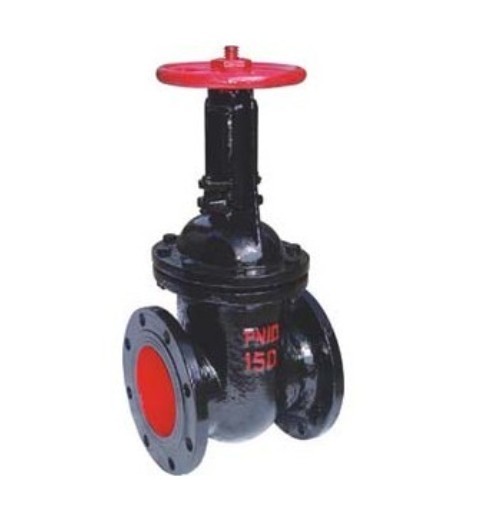

Z45T/W铸铁暗杆楔式闸阀 （上海铁王品牌）
暗杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。
|
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
密封 |
强度 |
|
Z45W-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
|
Z45T-10 |
主要零件材料
|
型号 |
阀体、阀盖、闸板 |
密封圈 |
阀 杆 |
填 料 |
|
Z45W-10 |
灰铸铁 |
不锈钢 |
碳钢、不锈钢 |
浸油石棉盘根 |
|
Z45T-10 |
主要外形尺寸
|
口 径
DN（mm) |
Z45T-10 |
|
L |
D |
H |
D0 |
|
40 |
165 |
145 |
300 |
160 |
|
50 |
180 |
160 |
300 |
180 |
|
65 |
195 |
180 |
340 |
180 |
|
80 |
210 |
195 |
360 |
200 |
|
100 |
230 |
215 |
400 |
200 |
|
125 |
255 |
245 |
500 |
240 |
|
150 |
280 |
280 |
550 |
240 |
|
200 |
330 |
335 |
620 |
320 |
|
250 |
380 |
390 |
700 |
320 |
|
300
|
420 |
440 |
800 |
400 |
|
350 |
450 |
500 |
950 |
400 |
|
400 |
480 |
565 |
1050 |
500 |
|
450 |
510 |
615 |
1175 |
500 |
|
500 |
540 |
670 |
1410 |
720 |
|
600 |
600 |
780 |
1550 |
720 |
|
700 |
660 |
895 |
1800 |
800 |
|
800 |
720
|
1010 |
2170 |
- |
|
900 |
780 |
1110 |
2300 |
- |
|
1000 |
840 |
1220 |
2600 |
- |
|
1200 |
960 |
1450 |
- |
- | 铸铁暗杆楔式闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/2.html |
