产品名称： |
常开式气动隔膜阀-上海铁王阀门 |
| |
产品型号： |
G6B41W |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

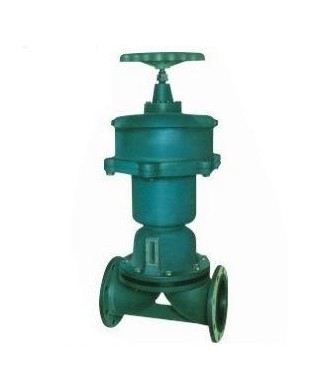

常开式气动隔膜阀-上海铁王阀门
设计与制造按：GB12239或BS5156
结构长度按：GB12221或BS5156
法兰连接尺寸按：GB4216.4或BS4504
试验与检验按：GB/T13927或BS5156
一、性能规范：
|
型号 |
公称压力PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体试验 |
密封试验 |
|
G6K41W/J/FS-6 |
0.6 |
0.9 |
0.66 |
W．非腐蚀性流体
J·一般腐蚀性流体
FS.强酸碱及各种有机溶剂（溶融碱金属元素氧除外） |
≤100
≤85
≤150 |
|
G6K41W/J/FS-4 |
0.4 |
0.6 |
0.44 | 二、主要零件材质：
|
零件名称 |
阀体 |
阀瓣、阀盖 |
气缸、气缸盖 |
螺杆、阀杆、活塞 |
隔膜 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200 |
HT200 |
35 |
氟丁橡胶、氟塑料 | 三、外形连接尺寸及重量：
|
型号 |
公称通径DN（㎜） |
尺寸（mm） |
气动装置（㎜） |
质量
（㎏） |
|
L |
D1 |
D |
n-d |
H1 |
D0 |
耗气量㎝2 |
气源压力MPa |
|
G6K41W/J/FS-6 |
25 |
145 |
85 |
115 |
4-13.5 |
306 |
120 |
2.395×102 |
0.4 |
7.5 |
|
32 |
160 |
100 |
140 |
4-17.5 |
- |
140 |
6.082×102 |
0.4 |
14.3 |
|
40 |
180 |
110 |
150 |
4-17.5 |
415 |
140 |
6.082×102 |
0.4 |
16.5 |
|
50 |
210 |
125 |
165 |
4-17.5 |
458 |
160 |
1.235×102 |
0.4-0.5 |
24 |
|
65 |
250 |
145 |
180 |
4-17.5 |
- |
160 |
3.725×103 |
0.4-0.5 |
30 |
|
80 |
300 |
160 |
200 |
4-17.5 |
642 |
200 |
3.725×103 |
0.4-0.5 |
51 |
|
100 |
350 |
180 |
220 |
8-17.5 |
710 |
240 |
9.458×103 |
0.4-0.5 |
92 |
|
125 |
400 |
210 |
250 |
8-17.5 |
804 |
320 |
- |
0.4-0.5 |
148 |
|
150 |
460 |
240 |
285 |
8-22 |
920 |
320 |
2.868×104 |
0.5 |
200 |
|
G6K41W/J/FS-4 |
200 |
570 |
295 |
340 |
8-22 |
1145 |
400 |
4.619×104 |
0.5 |
275 | 注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启。
