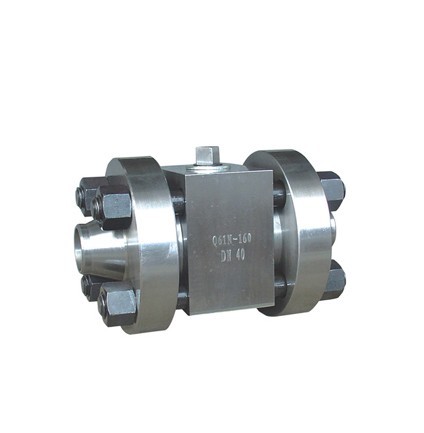

Q61N高压对焊球阀-上海铁王阀门
一、产品概述：
产品所有部件均为锻件,采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
二、主要零件材料：
|
零件名称 |
阀体 |
法兰 |
阀座阀杆、球 |
密封圈 |
双头螺栓 |
O形圈 |
|
材料 |
45 |
35 |
2Crl3 |
尼龙 1010 |
35CrMO |
丁晴橡胶 |
三、主要性能规范：
|
型号 |
Q41N-160 |
Q41N-320 |
Q61N-160 |
Q61N-320 |
|
公称压力 PN(Mpa) |
16.0 |
32.0 |
16.0 |
32.0 |
|
试验压力
(Mpa) |
壳体 |
24.0 |
48．O |
24.0 |
48.0 |
|
密封(液) |
17.6 |
35.2 |
17.6 |
35.2 |
|
密封(气) |
0.6 |
|
适用温度 |
-40～80 |
|
适用介质 |
水、油品、氦、氢、氨等 |
四、主要外形尺寸和重量：
|
型号 |
公称通径DN(mm) |
尺寸(mm) |
重量 (kg) |
|
L |
L1 |
D |
D1 |
H |
Lo |
16.Mpa |
32.0MPa |
|
Q61N-160
Q61N-320 |
10 |
150 |
60 |
90 |
18 |
58 |
220 |
4 |
4.5 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
4.5 |
5 |
|
20 |
190 |
80 |
110 |
29 |
7S |
250 |
6.5 |
7 |
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
8 |
9 |
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
16 |
18 |
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
22.5 |
24 |
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
35 |
38 |
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
48 |
52 |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
67 |
72 |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
116 |
