  产品名称: 固定比例式减压阀-上海铁王阀门
  产品型号: YB43X-A


  咨询电话:021-51879176 黄先生
 相关产品

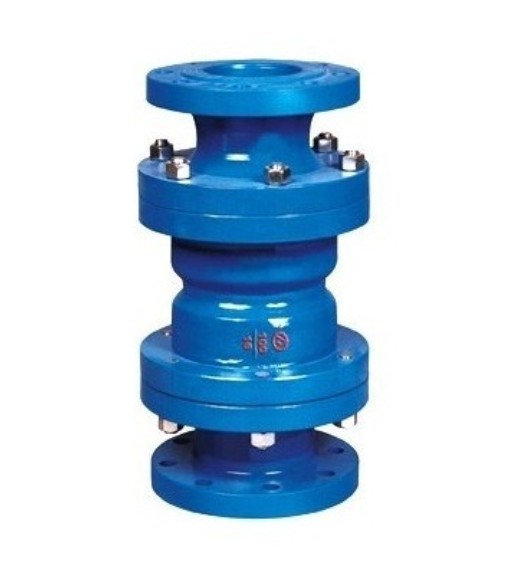

 固定比例式减压阀-上海铁王阀门


YB43X-A固定比例式减压阀-上海铁王阀门

一、概述:

  我公司生产的比例式减压阀,外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。

  该阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。

  我公司减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。

 二、固定比例式减压阀主要技术参数:

适用介质
水、气体
适用温度
≤90℃
压力误差
≤8%
最小开启压力
2∶1
0.2MPa
3∶1
0.3MPa
连接形式
法兰、内螺纹
主要零件材料
阀体
锡青铜
不锈钢
铸铁
内件
锡青铜
不锈钢
锡青铜或不锈钢

三、固定比例式减压阀主要外形尺寸(法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4213.5-84标准)

公称通径DN(mm)
A
D3
25
232
115/125
32
246
140/150
40
256
150/155
50
270
165/175
65
306
185/200
80
320
210/230
100
340
240/265
125
400
275/300
150
429
310/350
200
358
355/400

型号
公称压力
公称通径DN(mm)
L

YB43X-10T

(B型)

1.0
50
85
65
102
80
122
100
140
125
160
150
178
200
230

YB43X-16T

(B型)

1.6
50
85
65
102
80
122
100
140
125
160
150
178
200
230

YB13X-10/16T(B型)外形尺寸

公称通径DN(mm)
尺寸(mm)
C
L
D
15
1/2"
80
50
20
3/4"
80
50
25
1"
90
54
32
1 1/4"
100
60
40
1 1/2"
110
68
50
2"
120
80

固定比例式减压阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/277.html
