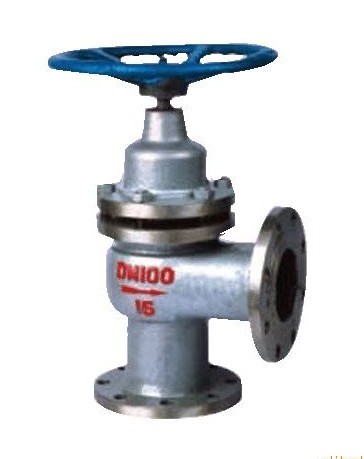

  产品名称: U44SM/H角式柱塞阀-上海铁王阀门
  产品型号: U44SM/H


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品
 U44SM/H角式柱塞阀-上海铁王阀门


U44SM/H角式柱塞阀-上海铁王阀门

一、结构及特点
     角式柱塞阀与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工、省料等特点。
二、角式柱塞阀主要连接、结构尺寸

DN(mm)/
尺寸 (mm)

U44SM-16C(P)            U44H-16C.P.R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

220

250

280

300

320

370

420

440

530

610

730

850

970

1100

W

100

100

120

140

160

180

200

240

280

320

350

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

D2

45

55

65

78

85

100

120

135

155

188

210

265

295

375

435

485

b

12

12

12

13

13

13

15

17

17

19

21

23

27

28

30

32

Z-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30


DN(mm)/
尺寸 (mm)

U44SM-25(P)           U44H-25C.P.R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

230

260

260

290

320

370

420

460

530

610

730

850

970

1100

W

100

100

110

140

160

180

200

240

280

320

350

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

D2

45

55

65

78

85

100

120

135

160

188

218

282

345

408

465

535

b

14

14

14

15

15

170

19

19

21

25

27

31

33

36

40

44

Z-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

U44SM/H角式柱塞阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/28.html
