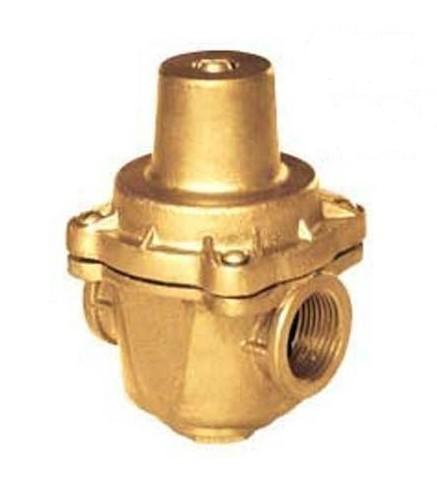

支管式减压阀-上海铁王阀门
结构特点和用处
本系列减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
本产品适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
主要技术参数和性能指标
| 公称压力(Mpa) |
1.0 |
1.6 |
| 壳体试验压力(Mpa)* |
1.5 |
2.4 |
| 密封试验压力(Mpa) |
1.0 |
1.6 |
| 最高进口压力(Mpa) |
1.0 |
1.6 |
| 出口压力范围(Mpa) |
0.05-0.55 |
0.05-0.8 |
| 压力特性偏差(Mpa)△P2P |
GB12244-1989 |
| 流量特性偏差(Mpa)△P2G |
GB12244-1989 |
| 渗漏量 |
0 |
| 工作温度 |
0℃-80℃ |
主要零件材料
| 零件名称 |
零件材料 |
| 阀体 |
铜合金 |
| 阀盖 |
铜合金 |
| 阀瓣 |
铜合金 |
| O型圈 |
丁腈橡胶 |
| 密封圈 |
丁腈橡胶 |
| 膜片 |
夹织物丁腈橡胶 |
| 调节弹簧 |
60Si2Mn |
| 调节螺栓 |
2Cr13 |
流量系数(Cv)
| DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
| Cv |
1 |
2 |
3 |
5 |
8 |
14 |
连接尺寸
| DN |
G |
L |
H |
H |
| P2*≤0.55MPa |
P2*≤0.8MPa |
| 15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
| 20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
| 25(1") |
G1" |
90 |
3 |
115 |
46 |
| 32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
| 40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
| 50(2") |
G2" |
140 |
175 |
195 |
75 |
