产品名称： |
天然气专用筒型过滤器-上海铁王阀门 |
| |
产品型号： |
YG07，YGT07 |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

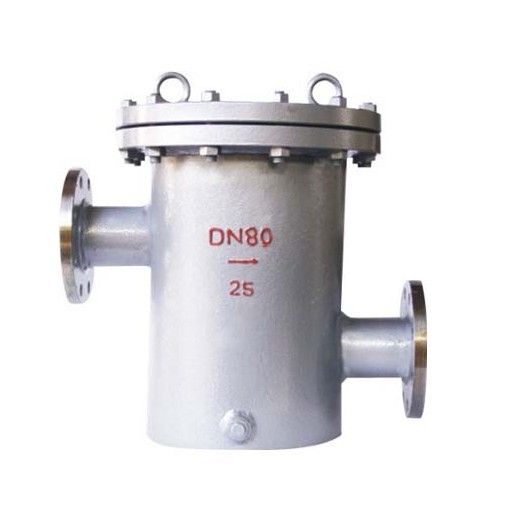

YGT07天然气专用筒型过滤器-上海铁王阀门
一、概述
该阀门采用高密度滤丝网，对管道流体内介质的杂质个颗粒进行过滤，防止杂质对设备造成损坏，主要用于压缩机前和其它燃气设备前，保护下游设备的安全性和可靠性。
二、主要设计参数
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN50~250mm
公称压力：PN1.6、2.5、4.0MPa。
三、主要性能参数
|
公称压力 |
壳体试验 |
适用介质 |
适宜温度 |
|
2.5 |
3.75 |
液化气、天然气等 |
-40~+80℃ |
|
4.0 |
6.0 | 四、主要零件材料
|
阀体、盖板 |
过滤网 |
|
WCB |
不锈钢60-100目/英寸 |
五、主要外形尺寸
|
DN-JIS |
L |
H |
H1 |
H2 |
|
mm |
in |
|
50 |
2 |
420 |
380 |
180 |
50 |
|
65 |
21/2 |
450 |
400 |
180 |
65 |
|
80 |
3 |
473 |
480 |
200 |
80 |
|
100 |
4 |
573 |
610 |
250 |
100 |
|
125 |
5 |
573 |
610 |
250 |
125 |
|
150 |
6 |
580 |
720 |
280 |
150 |
|
200 |
8 |
650 |
800 |
350 |
200 |
|
250 |
10 |
800 |
950 |
380 |
250 | 天然气专用筒型过滤器-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/306.html |
|
|
|
