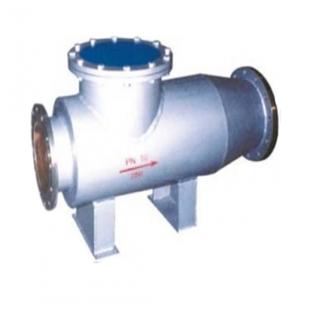

GGV卧式直通除污器-上海铁王阀门
除污器说明：
1、本除污器适用于热水系统，介质工作压力PN≤4.0MPa，接管公称直径DN150-500。
2、表中括号内数据适用于PN=1.6MPa。
3、除污器安装在砖礅上。
4、除污器是用来排除安装和运行时掉进热水管道内的污物，以保护设备和防止通路堵塞。
5、除污器安装在热交换站或热水采暖用户热力入口处的供水或回水管道上。
6、管道与除污器连接处法兰盘，根据工作压力按JB/T81-94配制。
7、本图按动力设施国家标准图集R406-2绘制。
卧式直通除污器安装尺寸：
| 型号 DN (mm) |
安装尺寸 (am) |
| A |
B |
C |
D |
h |
H |
d |
| 150 |
920 |
110 |
210 |
D273×5(4.5) |
260 |
3965 |
D159×(4.5) |
| 200 |
1140 |
107 |
250 |
D357×6(4.5) |
328 |
5065 |
D219×6(4.5) |
| 250 |
1250 |
110 |
300 |
D407×7(5.0) |
370 |
5735 |
D273×(5) |
| 300 |
1340 |
107 |
350 |
D457×7(5.0) |
400 |
6385 |
D325×7(5) |
| 350 |
1430 |
119 |
360 |
D507×8(6.0) |
435 |
6885 |
D377×8(6) |
| 400 |
1700 |
123 |
432 |
D607×9(6.0) |
490 |
7935 |
D426×9(8) |
| 450 |
2000 |
140 |
480 |
D709×10(7.0) |
590 |
9445 |
D478×10(7) |
| 500 |
2200 |
140 |
530 |
D813×12(8) |
650 |
10565 |
D530×10(8) | 卧式角通除污器外形尺寸图：
| 型号 |
安装尺寸 (mm) |
| A |
B |
C |
D |
E |
F |
G |
h |
H |
| 150 |
700 |
D390(370) |
D350(335) |
159×(4.5) |
d273×5(4.5) |
210 |
184 |
2575 |
452.5(4425) |
| 200 |
800 |
D440(435) |
D400(395) |
219× 6(4.5) |
d325×6(4.5) |
277 |
277 |
2855 |
505.5(530) |
| 250 |
980 |
D545(520) |
D495(480) |
273× 7(5.0) |
d408×7(5.0) |
320 |
320 |
329 |
601.5(589) |
| 300 |
1060 |
D595(570) |
D545(530) |
325× 7(5.1) |
d457×7(5.0) |
338 |
338 |
352 |
649.5(637) |
| 350 |
1200 |
D650(630) |
D600(585) |
377×6 |
d508×6 |
400 |
400 |
384 |
709(699) |
| 400 |
1350 |
D750(735) |
D700(690) |
426× 7(5.1) |
d610×7(5) |
450 |
450 |
456 |
831(8235) |
| 450 |
1600 |
D865(850) |
D810(800) |
478× 8(5) |
d708×8(5) |
500 |
500 |
519 |
951(944) |
| 500 |
1800 |
D975(960) |
D920(900) |
530× 10(6.1) |
d813×10(7) |
550 |
550 |
580 |
1026.5(10065) |
卧式角通除污器说明：
1、除污器是用来排除安装和运行时掉进热水管道内的污物，以保护设备和防止通路堵塞。
2、适用于热水系统，按管公称直径DN150-500。
3、表中括号内数据适用于PN=1.6MPa。
4、除污器安装在热交换站或热水彩暖用户热力人口处的供水或回水管道上。
5、管道与除污器连接处法兰盘，根据工作压力按JB/T81-94配制。
6、除污器安装在砖礅上。
7、本图按动力设施国家标准图集R406-3配制。
卧式直通除污器-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/309.html |
