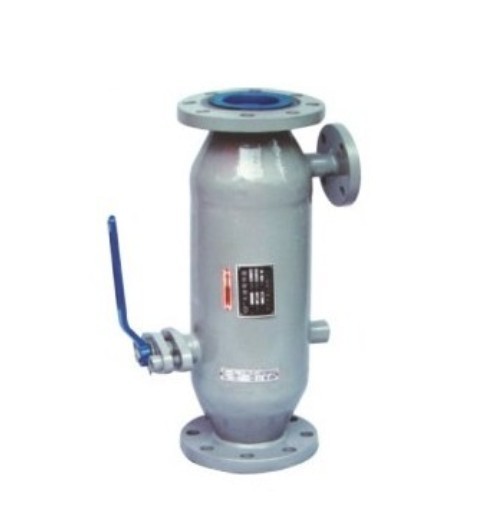

  产品名称: 自动反冲洗过滤器-上海铁王阀门
  产品型号: ZPG-II


  咨询电话:021-51879176 黄先生
 相关产品
 自动反冲洗过滤器-上海铁王阀门


自动反冲洗过滤器-上海铁王阀门

工作原理
管道系统在正常工作时,管道内杂物会收集到过滤器网内排污口上,不需拆卸过滤器任何部件来排除污物,只需打开排污阀即可排污。
①在排污前先把过滤器前阀门,关小流量,进行排污,②排污时把转向阀转向冲洗方向,水从转向阀前部进入,往过滤网外部流过,然后又从过滤网外部进入转向阀后部,杂物全部集中到排污口上,然后再打开排污阀进行排污,起到了最佳自动反冲洗过滤器全部功能。
ZPG-I型(直通式)自动排污过滤器

型号 Model L A B C D
ZPG-I-40 250 180 63 90 15*
ZPG-I-50 255 185 70 100 15*
ZPG-I-65 270 190 83 120 20*
ZPG-I-80 320 225 96 140 25*
ZPG-I-100 350 250 128 180 32*
ZPG-1-125 430 320 162 200 40
ZPG-I-150 525 380 189 230 50
ZPG-I-200 700 520 220 280 65
ZPG-I-250 875 660 255 330 80
ZPG-I-300 1050 790 294 380 100
ZPG-I-350 1200 885 330 450 125
ZPG-I-400 1400 1040 377 480 150
ZPG-I-450 1550 1145 420 500 150
ZPG-I-500 1700 1250 462 580 150
ZPG-I-600 2000 1460 537 650 200
ZPG-I-700 2280 1720 607 700 200
ZPG-I-800 2500 1900 685 820 200
ZPG-I-900 2800 2180 785 880 200
ZPG-I-1000 3120 2470 860 920 250
ZPG-I-1100 3450 2780 915 960 250
ZPG-I-1200 3700 3000 965 1040 250
ZPG-I-1500 4470 3650 1220 1400 250
ZPG-II型(直角式)自动排污过滤器
型号 L A B C D 排污口 (DN)
ZPG-II-40 320 170 100 226 80 15 *
ZPG-II-50 350 185 110 244 90 15 *
ZPG-II-65 380 200 120 270 100 20 *
ZPG-II-80 445 230 140 310 120 25 *
ZPG-II-100 536 265 160 365 160 32 *
ZPG-II-125 624 315 190 440 180 40
ZPG-II-150 728 375 220 520 220 50
ZPG-II-200 884 500 280 670 260 65
ZPG-II-250 1120 625 320 830 310 80
ZPG-II-300 1310 750 360 1000 340 100
ZPG-II-350 1514 875 420 1180 380 125
ZPG-II-400 1730 1000 417 1350 420 150
ZPG-II-450 1896 1125 510 1500 450 150
ZPG-II-500 2080 1250 550 1680 520 150
ZPG-II-600 2490 1500 650 2000 560 200
ZPG-II-700 2680 1600 680 2150 640 200
ZPG-II-800 2880 1750 700 2300 760 200
ZPG-II-900 3150 1850 820 2480 820 200
ZPG-II-1000 3370 2000 920 2675 900 250
ZPG-II-1200 3610 2100 1000 1900 960 250
ZPG-II-1400 3850 2250 1150 3050 1040 250
ZPG-II-1600 4700 2800 1400 3800 1400 250



自动反冲洗过滤器-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/312.html
