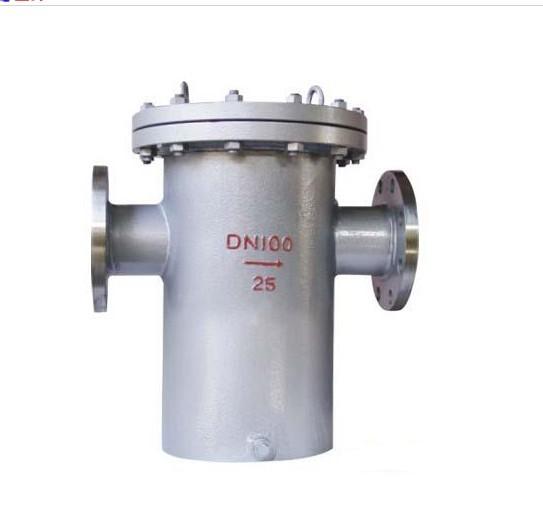

  产品名称： 直通蓝式过滤器-上海铁王阀门
  产品型号： SB14


  咨询电话：021-51879176 黄先生
 相关产品
 直通蓝式过滤器-上海铁王阀门


SB14直通蓝式过滤器-上海铁王阀门

概述：
　 直通蓝式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。

适用范围：
管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点，其主要适用的物料有：
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。
SB14法兰直通篮式过滤器、SB16对焊直通篮式过滤器主要尺寸:(mm)
公称通径DN
Φ
L
H1
H2
H3
B
有效过滤面积(m2)
倍数
重量(Kg)
25
89
220
160
260
360
R1/2“
0.003619
6.0
15.7/13.8
32
89
220
165
270
370
R1/2“
0.003619
4.5
19.2/16..5
40
114
280
180
300
400
R1/2“
0.005718
4.5
23.6/19
50
114
280
180
300
400
R1/2“
0.005718
3.0
28.9/23
65
140
330
220
350
460
R1/2“
0.009613
3.0
48.4/39
80
168
340
260
400
510
R1/2“
0.01539
3.0
65.3/53
100
219
420
310
470
580
R3/4“
0.02464
3.0
89.3/76
150
273
500
430
620
730
R3/4“
0.04866
3.0
148.0/126
200
325
560
530
780
900
R3/4“
0.07858
2.5
185/158
250
426
660
640
930
1050
R3/4“
0.12005
2.5
230/195
300
478
750
840
1200
1350
R3/4“
0.16537
2.3
307/260
SB24法兰直通封头篮式过滤器、SB26对焊直通封头篮式过滤器主要尺寸:(mm)
称通径DN
Do
n-y
Φ
L
H1
H2
H3
B
有效过滤面积(m2)
倍数
重量(Kg)
200
290
4-16
325
560
640
230
1470
R3/4"
0.07858
2.5
328.6/301
250
375
4-16
426
660
650
270
1650
R3/4"
0.12065
2.5
473.8/439
300
420
4-16
480
750
860
320
1830
R3/4"
0.16537
2.3
626.4/576
350
460
4-16
500
800
1010
370
2100
R1"
0.2225
2.3
898.5/830
400
500
4-16
550
840
1150
400
2300
R1"
0.2916
2.3
926.1/870
450
550
4-16
600
960
1310
440
2510
R1"
0.3642
2.3
1086.0/978
500
640
4-16
700
1080
1440
470
2660
R1"
0.4587
2.3
1589.1/1445
