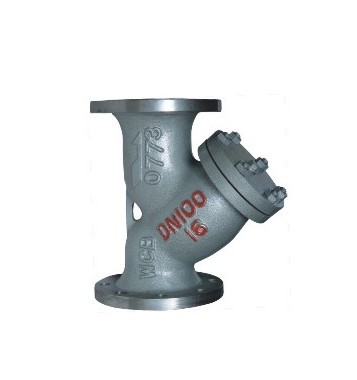

Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞。
二、产品特点
Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网。
三、主要性能规范
|
型号 |
公称压力
（Mpa） |
试验压力 |
适用温度
(℃) |
适用介质 |
|
强度（水）
（Mpa） |
|
GL41H-16C |
1.6 |
2.4 |
≤425 |
水、蒸气、油 |
|
GL41H-25C |
2.5 |
3.8 |
≤425 |
水、蒸气、油 |
四、主要零件材料表
|
零件名称 |
材料 |
|
阀体 |
铸钢 |
|
阀盖 |
铸钢 |
|
过滤网 |
不锈钢 |
五、主要外形尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
150 |
150 |
160 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
430 |
485 |
595 |
605 |
715 |
785 |
855 |
900 |
|
H |
70 |
70 |
80 |
90 |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 |
875 |
