产品名称： |
三片式活接对焊球阀-上海铁王阀门 |
| |
产品型号： |
Q61F |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

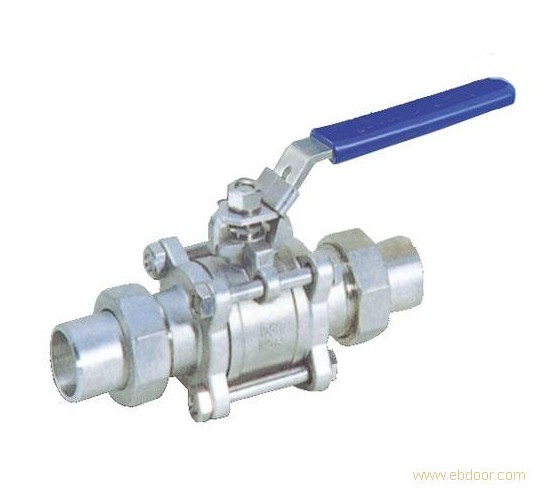

三片式活接对焊球阀-上海铁王阀门
三片式活接对焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
Q61F三片式活接对焊球阀产品特征
|
公称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
|
对焊标准(BW) |
GB12224.ANSIB16.25 |
Q61F三片式活接对焊球阀主要零件材料
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M |
|
密封圈 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8/CF8M |
|
球体 |
不锈钢CF8 |
|
阀杆 |
不锈钢SS316 |
|
螺母 |
不锈钢CF8 |
|
垫圈 |
聚四氟乙烯PTFE |
|
手柄套 |
塑料 |
|
手柄 |
不锈钢SS304 |
|
压紧螺母 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
|
锁片 |
不锈钢SS304 |
|
螺栓 |
不锈钢SS304 |
|
套管 |
不锈钢CF8 |
Q61F三片式活接对焊球阀主要连接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
|
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
|
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 | 三片式活接对焊球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/348.html |
|
|
|
