产品名称： |

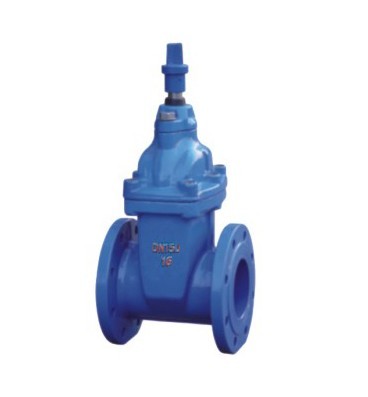

埋地式暗杆弹性座封闸阀-上海铁王阀门 |
| |
产品型号： |
RVCX |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
一、产品概述 RVCX埋地式暗杆弹性座封闸阀-上海铁王阀门
暗杆弹性座封闸阀，零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
二、主要零部件材料
|
名 称 |
材 料 |
|
阀 体 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
闸 板 |
球 墨 铸 铁 外 覆 三 元 乙 丙 或 丁 腈 橡 胶 |
|
内 六 角 螺 栓 |
碳 化 处 理 |
|
密 封 圈 |
丁 腈 橡 胶 |
|
阀 盖 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
阀 杆 |
不 锈 钢 |
|
“O” 形 密 封 圈 |
丁 腈 橡 胶 |
|
止 推 轴 承 |
锡 青 铜 |
|
螺 栓 |
不 锈 钢 |
|
压 盖 |
球 墨 铸 铁、铸 钢 |
|
防 尘 罩 |
丁 腈 橡 胶 |
|
手 轮 （传 动 帽） |
铸 铁 | 三、主要技术参数
公称压力：1.0～2.5MPa
公称通经：50～600mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/T 17241.6 GB9113
试验标准：GB13927 AP1598
四、主要外形连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
埋地式暗杆弹性座封闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/35.html |
|
|
|
