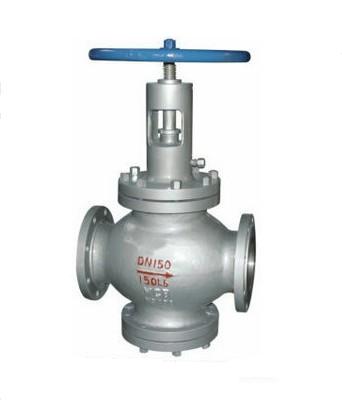

TPL41Y阀套式排污阀-上海铁王阀门
TPL41Y阀套式排污阀是一种新型（抗硫）排污截止阀。用其阀套开位排污，阀座活动连接，阀瓣与采用软、硬双质密封副，闪瓣密封自清洗，具有密封可靠，耐冲蚀，使用寿命长（使用寿命比一般排污装置高数倍），标准化，通用化程度高，节能效果显等优点。 阀套式排污阀是石油、天然气、化工及电力行业中理想的排污设备。型号编制
(K)PWJ41/4U-XX
K-搞硫（无要求不标）
GFJ-阀套式排污阀4-连接形式：4-法兰连接 1/4结构形式工：1-直通式 4-角式
Y-阀座密封副：Y-硬质合金密封副
XX-数值为公称压力的10倍
主要特点：自清扫
阀芯的独特设计介质由于方向的改变而产生涡流，从而使密封副不易粘附杂质，大大提高了阀门的可靠性和使用寿命。
双质密封
阀芯与阀座硬质合金密封副及阀座硬质合金密封副与阀芯内嵌的软密封副，形成双质密封，保证证了阀门的耐冲刷及零泄要求。
启阀件结构平衡设计
阀芯上开有平衡，使上、下腔介质处于平衡状态，提高了阀门开启的稳定性和减少开启阻力。
性能规范
| 压力等级 |
常温下压力试验(MPa) |
适用温度 |
|
适用介质 |
| 公称压力 |
|
密封 |
上密封 |
壳体 |
气体低压密封 |
G型 |
D型 |
普通型 |
抗硫型 |
基本型 |
| 1.6 |
1.76 |
1.76 |
2.4 |
0.6 |
-29~250 |
-45~121 |
-29~121 |
含H2S和CO2 |
石油、天然气、水等 |
| 2.5 |
2.75 |
2.75 |
3.75 |
0.6 |
| 4.0 |
4.4 |
4.4 |
6.0 |
0.6 |
| 6.4 |
7.04 |
7.04 |
9.6 |
0.6 |
| 10.0 |
11.0 |
11.0 |
15.0 |
0.6 |
| 16.0 |
17.6 |
17.6 |
24.0 |
0.6 |
订货须知：
一、①阀套式排污阀产品名称与型号②阀套式排污阀口径③阀套式排污阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定铁王阀门公司的阀套式排污阀型号，请按阀套式排污阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的铁王阀门公司专家为您审核把关。
