  产品名称: J41J衬胶截止阀-上海铁王阀门
  产品型号: J41J


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品

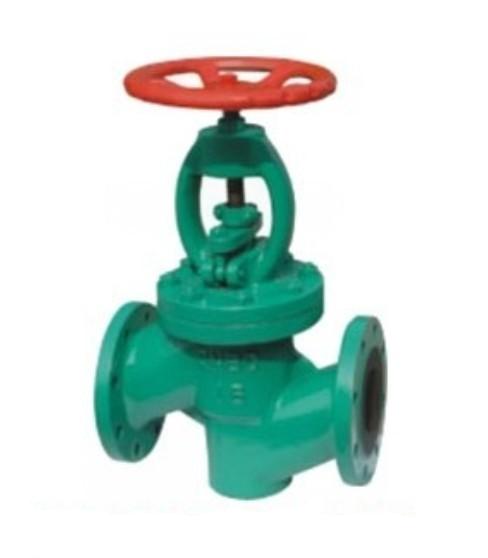

 J41J衬胶截止阀-上海铁王阀门


J41J衬胶截止阀-上海铁王阀门

产品用途:衬胶截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。
产品特点:本阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。
适用温度:≤85℃、≤100℃、≤120℃(按照衬里材料)
J41J衬胶截止阀的详细资料:

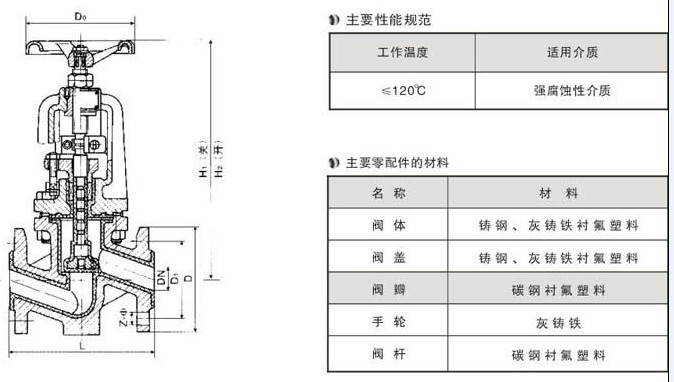

结构图片

主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣、阀杆

35

1Cr13

1Cr18NI9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

活节螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

4

衬里层/阀座

衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)

5

填料

PTFE(F4) PTFE(F4)

6

填料压盖

WCB

WCB

CF8

CF8M

CF3

CF3M

7

阀杆螺母

ZCuAl10Fe3 ZCuAl10Fe3

8

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手轮

HT200

HT200

WCC

WCC

WCC

WCC

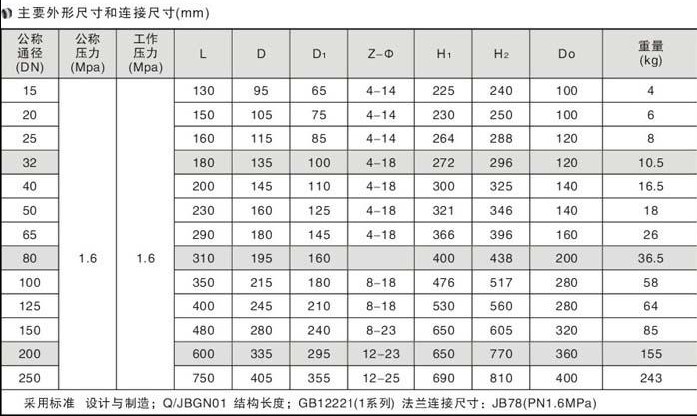

主要外形尺寸和连接尺寸:

产品【衬胶截止阀
订货须知:
一、①衬胶截止阀产品名称与型号②衬胶截止阀口径③衬胶截止阀是否带附件以便我们的为您正确选型④衬胶截止阀的使用压力⑤衬胶截止阀的使用介质的温度。
二、若已经由设计单位选定的衬胶截止阀型号,请按衬胶截止阀直接向铁王公司销售部订购。
