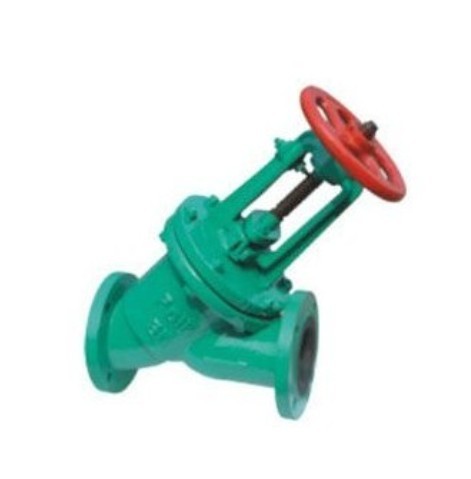

  产品名称: J45J直流式衬胶截止阀-上海铁王阀门
  产品型号: J45J


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品
 J45J直流式衬胶截止阀-上海铁王阀门

J45J直流式衬胶截止阀-上海铁王阀门

产品用途:本阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。
适用温度:≤85℃、≤100℃、≤120℃(按照衬里材料)
产品特点:直流式衬胶截止阀设计与制造按:GB/12239 结构长度:GB/12221 法兰连接尺寸按:GB4126.3 GB4216.4 试验检验按:GB/T13927
J45J直流式衬胶截止阀的详细资料:

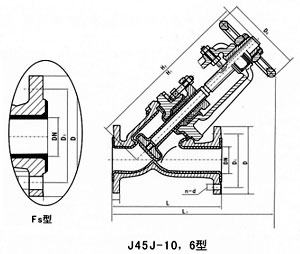

结构图片


性能规范:
型号
公称压力PN(MPa)
试验压力PS(MPa)
适用介质
工作温度(℃)
壳体试验
密封试验
J45J/FS-6
0.6
0.9
0.66
W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂(溶融碱金属及元素氟除外)
≤85
≤150
J45J FS-10
1.0
1.5
1.1
直流式衬胶截止阀主要连接尺寸及重量:
型号
公称通径DN(mm)
尺寸(mm)
质量(kg)
L
D
D1
D
H1
b
Do
n-d

25
160
100
75
60
205
16
120
4-11
4.5

32
200
120
90
70
-
16
160
4-13.5
13

40

130
100
80
250
16
160
4-13.5
14

50
230
140
110
90
290
16
160
4-13.5
16.5

65
290
160
130
100
310
16
180
4-13.5
21

80
310
190
150
125
358
18
200
4-17.5
36

100

210
170
145
428
18
200
4-17.5
50

125
400
240
200
175
510
20
280
8-17.5
68

150
480
265
225
200
550
20
280
8-17.5
90

200
600
30
280
255
635
22
400
8-17.5
146

250
730
375
335
312

24

12-.17.5
205
产品【直流式衬胶截止阀
订货须知:
一、①直流式衬胶截止阀产品名称与型号②直流式衬胶截止阀口径③直流式衬胶截止阀是否带附件以便我们的为您正确选型④直流式衬胶截止阀的使用压力⑤直流式衬胶截止阀的使用介质的温度。
二、若已经由设计单位选定的直流式衬胶截止阀型号,请按直流式衬胶截止阀直接向我司销售部订购。
