  产品名称： H44H-API止回阀-上海铁王阀门
  产品型号： H44H


  咨询电话：021-51879176 黄先生
 相关产品
 H44H-API止回阀-上海铁王阀门

H44H-API止回阀-上海铁王阀门

产品执行标准

类型

设计与制造

结构长度

法兰尺寸

压力 -温度

试验 -检验

旋启式止回阀

ANSI B16.34

ANSI B16.10

ANSI B16.15

ANSI B16.34

API 598

升降式止回阀

BSI 868

产品性能规范

公称压力

150

300

600

900

强度试验

MPa

3.1

7.8

1513

23.1

Lbf/in2

450

1125

2225

3350

水密封试验

MPa

2.2

5.6

11.2

16.8

Lbf/in2

315

815

1630

2440

气密封试验

MPa

0.5～0.7

Lbf/in2

60～100

主要零件材料

体、盖、瓣、摇杆、导向套

销轴

垫片

密封面

工作温度

适用介质

WCB

2Cr13

增加柔性石墨
1Cr13，柔性石墨
不锈钢，耐酸石棉

13Cr
STL
本体材料
PTFE
尼龙

≤425

水、蒸汽、油
品、硝酸类、
醋酸类、强氧化
介质、尿素

WC1

≤450

WC6

≤540

WC9

≤570

C5 C12

≤550

CF8

304

≤600

CF3

316

CF8M

304L

CF3M

316L

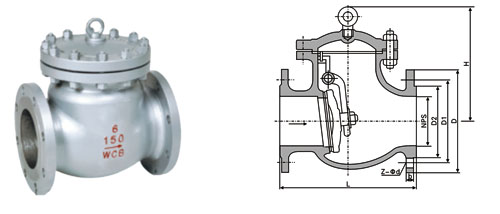

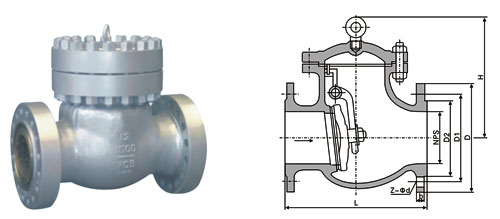

主要外形和连接尺寸                单位：mm

NPS DN Class150Lb/300Lb/600Lb WT
in mm L D D1 D2 b Z-φd H
2″ 50 203 157 120.7 92 19.50 4-19 161 17
21/2″ 65 216 178 139.7 105 22.5 4-19 180 23
3″ 80 241 190.5 152.4 127 24 4-19 190 33
4″ 100 292 229 190.50 157.2 24 8-19 220 44
6″ 150 356 279 241.5 216 25.5 8-22.5 257 78
8″ 200 495 343 298.5 270 29 8-22.5 292 137
10″ 250 622 406 362 324 30.5 12-25 350 207
12″ 300 698 483 432 381 32 12-25 398 279
14″ 350 787 533 47618 413 35 12-29 445 387
16″ 400 864 597 539.8 470 37 16-29 490 446
18″ 450 978 635 577.8 533 40 16-32 520 621
20″ 500 978 698 635 584 43 20-32 546 770
24″ 600 1295 813 749.3 692 48 20-35 880 970
2″ 50 267 165 127 92 22.5 8-19 179.5 20
21/2″ 65 292 190 150 105 25 8-22 190 24
3″ 80 318 210 168 127 29.0 8-22.5 212.4 40
4″ 100 356 254 200 157 32.0 12-22.5 246 51
6″ 150 445 317.5 269.7 216 37.0 12-22.5 292 90
8″ 200 533 381 330 270 41.5 12-25.5 328 175
10″ 250 622 444.5 387 324 48.0 16-28.5 378.6 210
12″ 300 71l 521 451 381 51.0 16-32 420 286
14″ 350 838 584 514 54 54 20-32 470 400
16″ 400 864 648 572 57 57 20-35 530 550
18″ 450 978 711 629 60 60 24-35 584 700
20″ 500 1016 775 686 64 64 24-35 610 860
24″ 600 1346 914 813 70 70 24-41 860 1931
2″ 50 292 165 127 92 25 8-19 203 34
21/2″ 65 330 190 150 105 29 8-22 229 45
3″ 80 356 210 168 127 32 8-22 235 63
4″ 100 432 273 216 157 38 8-25 286 114
6″ 150 559 356 292 216 48 8-29 330 207
8″ 200 660 419 349 270 56 12-29 381 387
10″ 250 787 508 432 324 64 12-32 457 580
12″ 300 838 559 489 381 67 16-35 584 778
14″ 350 889 603 527 413 70 20-38 635 9869
16″ 400 991 686 603 470 76 20-41 684 1380
H44H-API止回阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/398.html
