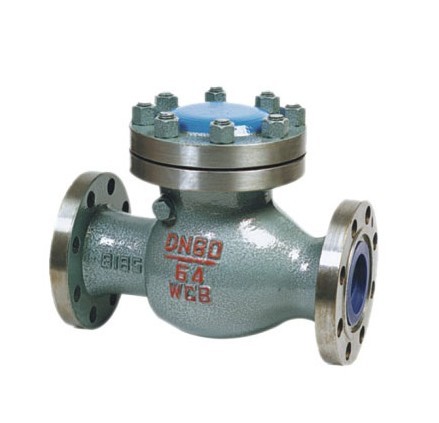

  产品名称: H44H旋启式止回阀-上海铁王阀门
  产品型号: H44H


  咨询电话:021-51879176 021-51870881 黄文涛
 相关产品
 H44H旋启式止回阀-上海铁王阀门

H44H旋启式止回阀 -上海铁王阀门

H44H旋启式止回阀

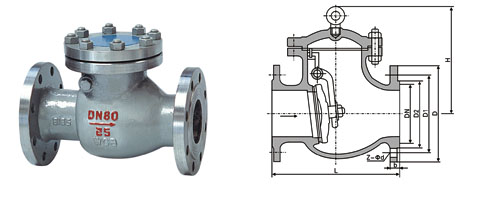

主要外形和连接尺寸         单位Unit:mm

公称通径 DN 主要外形尺寸和连接尺寸 重量
L D D1 D2 b Z-φd H
H44H-16C     H44W-16C    H44W-16P    H44W-16R    H-44W-16I
50 230 160 125 100 16 4-18 135 21
65 290 180 145 120 18 4-18 142 28
80 310 195 160 135 20 8-18 165 38
100 350 215 180 155 20 8-18 180 58
125 400 245 210 185 22 8-18 210 92
150 480 280 240 210 24 8-23 233 130
200 500 335 295 265 26 12-23 304 210
250 550 405 355 320 30 12-25 348 294
300 650 460 410 375 30 12-25 390 367
350 750 520 470 435 34 16-25 430 410
400 850 580 525 485 36 16-30 468 461
450 950 640 585 545 40 20-30 523 570
500 1025 705 650 608 44 20-34 525 850
H44H-25    H44W-25     H44W-25P     H44W-25R    H-44W-25I
50 230 160 125 100 20 4-18 160 22
65 290 180 145 120 22 8-18 175 29
80 310 195 160 135 22 8-18 185 38
100 350 230 190 160 24 8-23 220 61
125 400 270 220 188 28 8-25 248 96
150 480 300 250 218 30 8-25 276 132
200 550 360 310 278 34 12-25 350 213
250 650 425 370 332 36 12-30 410 297
300 750 485 430 390 40 16-30 430 372
350 850 550 490 448 44 16-34 518 415
400 950 610 550 505 48 16-34 560 480
450 1025 660 600 555 50 20-34 582 610
500 1150 730 660 610 52 20-41 618 920

主要外形和连接尺寸            单位:mm

公称通径 DN 主要外形尺寸和连接尺寸 WT
L D D1 D2 D6 b f f2 Z-φd H
H44H-40     H44W-40     H44W-40P    H44W-40R    H44W-40I
50 230 160 125 100 88 20 3 4 4-18 169 22
65 290 180 145 120 110 22 3 4 8-18 173 29
80 310 195 160 135 121 22 3 4 8-18 185 38
100 350 230 190 160 150 24 3 4.5 8-23 220 61
125 400 270 220 188 176 28 3 4.5 8-25 248 96
150 480 300 250 218 204 30 3 4.5 8-25 270 132
200 550 375 320 282 260 38 3 4.5 12-30 342 213
250 650 445 385 345 313 42 3 4.5 12-34 401 297
300 750 510 450 408 364 46 4 4.5 16-34 423 372
350 850 570 510 465 422 52 4 5 16-34 455 415
400 950 655 585 535 474 58 4 5 16-41 510 480

主要外形和连接尺寸            单位:mm

公称通径 DN 主要外形尺寸和连接尺寸 WT
L D D1 D2 D6 b f f2 Z-φd H
H44H-64     H44W-64    H44W-64P    H44W-64R     H44W-64I
50 300 175 135 105 88 26 3 4 4-23 177 27
65 340 200 160 130 110 28 3 4 8-23 197 37
80 380 210 170 140 121 30 3 4 8-23 212 57
100 430 250 200 168 150 32 3 4.5 8-25 248 89
125 500 295 240 202 176 36 3 4.5 8-30 296 135
150 550 340 280 240 204 38 3 4.5 8-34 330 184
200 650 405 345 300 260 44 3 4.5 12-34 385 266
250 775 470 400 352 313 48 3 4.5 12-41 445 396
300 900 530 460 412 364 54 4 4.5 16-41 474 643
350 1025 595 525 475 422 60 4 5 16-41 514 815
400 1150 670 585 525 474 66 4 5 16-48 616 1234

H44H旋启式止回阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/402.html
