  产品名称： H41H升降式止回阀-上海铁王阀门
  产品型号： H41H


  咨询电话：021-51879176 黄先生
 相关产品

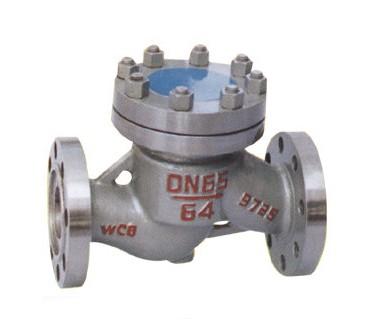

 H41H升降式止回阀-上海铁王阀门

H41H升降式止回阀 -上海铁王阀门

主要外形和连接尺寸          单位：mm

公称通径DN 主要外形尺寸和连接尺寸 WT
L D D1 D2 b Z-φd H
H41H-16C     H41W-16C      H41W-16P      H41W-16R     H41W-16I
15 130 95 65 45 14 4-14 77 3
20 150 105 75 55 14 4-14 77 4
25 160 115 85 65 14 4-14 80 5
32 180 135 100 78 16 4-18 85 7
40 200 145 110 85 16 4-18 95 9
50 230 160 125 100 16 4-18 105 10
65 290 180 145 120 18 4-18 120 20
80 310 195 160 135 20 8-18 130 30
100 350 215 180 155 20 8-18 140 39
125 400 245 210 185 22 8-18 155 50
150 480 280 240 210 24 8-23 180 70
200 600 335 295 265 26 12-23 215 161
250 730 405 355 320 30 12-25 260 251
300 850 460 410 375 34 12-25 315 395
H41H-25     H41W-25      H41W-25P      H41W-25R      H41W-25I
15 130 95 65 45 16 4-14 100 3.4
20 150 105 75 55 16 4-14 105 5
25 160 115 85 65 16 4-14 120 5.7
32 180 135 100 78 18 4-18 130 9.1
40 200 145 110 85 18 4-18 135 11.8
50 230 160 125 100 20 4-18 149 14.4
65 290 180 145 120 22 8-18 160 23
80 310 195 160 135 22 8-18 169 30
100 350 230 190 160 24 8-23 194 44
125 400 270 220 180 28 8-25 222 65
150 480 300 250 218 30 8-25 255 99
200 600 360 310 278 34 12-25 305 190
250 730 425 370 332 36 12-30 355 315
300 850 485 430 390 40 16-30 410 450

主要外形和连接尺寸              单位：mm

公称通径 DN 主要外形尺寸和连接尺寸 WT
L D D1 D2 D6 b Z-φd H
H41H-40     H41W-40     H41W-40P      H41W-40R       H41W-40I
15 130 95 65 45 40 16 4-14 100 4
20 150 105 75 55 51 16 4-14 105 5.5
25 160 115 85 65 58 16 4-14 120 6
32 180 135 100 78 66 18 4-18 130 12
40 200 145 110 85 76 18 4-18 135 14
50 230 160 125 100 88 20 4-18 149 18
65 290 180 145 120 110 22 8-18 160 27
80 310 195 160 135 121 22 8-18 169 36
100 350 230 190 160 150 24 8-23 194 50
125 400 270 220 188 176 28 8-25 225 75
150 480 300 250 218 204 30 8-25 255 119
200 600 375 320 282 260 38 12-30 305 217
250 730 445 385 345 313 42 12-34 360 365
300 850 510 450 408 364 46 12-34 415 310

主要外形和连接尺寸                单位Unit：mm

公称通径 DN 主要外形尺寸和连接尺寸 WT
L D D1 D2 D6 b Z-φd H
H41H-64    H41W-64      H41W-64P      H41W-64R       H41W-64I
15 210 105 75 55 40 18 4-14 100 7
20 230 125 90 68 51 20 4-18 110 11
25 230 135 100 78 58 22 4-18 125 13
32 260 150 110 82 66 24 4-23 140 14
40 260 165 125 95 76 24 4-23 168 20
50 300 175 135 105 88 26 4-23 170 23
65 340 200 160 130 110 28 8-23 188 37
80 380 210 170 140 121 30 8-23 205 46
100 430 250 200 168 150 32 8-25 230 68
125 500 295 240 202 176 36 8-30 230 89
150 550 340 280 240 204 38 8-34 265 131
200 650 405 345 300 260 44 12-34 310 235

H41H升降式止回阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/403.html
