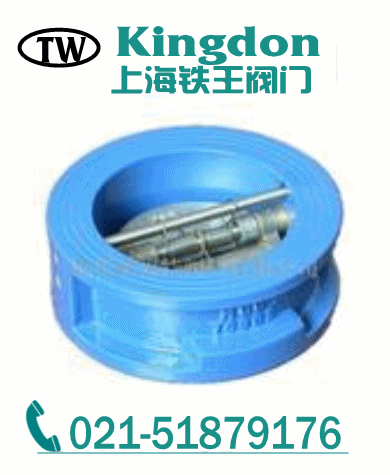

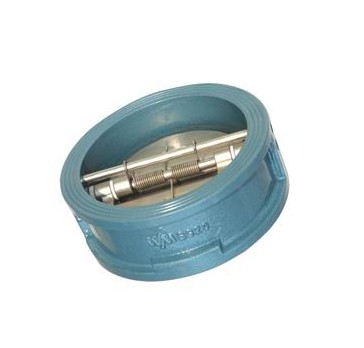

H77X对夹式双瓣止回阀 概述:
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。 |
 |
 |
性能参数:
| 型 号 |
公 称 压 力 PN(MPa) |
试验压力PN(MPa) |
工作温度 （℃ ） |
适用介质 |
| 壳 体 |
密 封 |
|
H77X
H77H
H77Y
H77W |
1.0 |
1.5 |
1.1 |
软密封：
＜80
硬密封：
＜450 |
水、气体、油品、硝酸等 |
| 1.6 |
2.4 |
1.76 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.0 | |
主要零部件材料:
| 零 件 名 称 |
材 料 |
|
|
|
|
|
|
| 阀体、蝶板 |
铸钢WCB |
铬 钼 钢 |
铸钢WCB |
1Cr18Ni9Ti |
| 阀 杆 |
2Cr13 |
1Cr18Ni9Ti |
2Cr13 |
| 阀体密封圈 |
- |
堆焊合金焊 |
堆焊硬质合金焊 |
- |
- |
| 助关弹簧 |
1Cr18Ni9Ti |
耐 热 合 金 |
1Cr18Ni9Ti | |
| 公称通径DN(mm) |
L |
D 2 |
D 3 |
公称通径DN(mm) |
L |
D 2 |
D 3 |
| H77X |
H77H
H77Y
H77W |
H77X |
H77H
H77Y
H77W |
| 50 |
43 |
100 |
43 |
46 |
400 |
140 |
485 |
376 |
390 |
| 80 |
64 |
135 |
71 |
80 |
450 |
152 |
545 |
427 |
427 |
| 100 |
64 |
155 |
91.5 |
94 |
500 |
152 |
608 |
479 |
490 |
| 125 |
70 |
185 |
115 |
118 |
600 |
178 |
718 |
579 |
588 |
| 150 |
76 |
210 |
141 |
145 |
700 |
229 |
800 |
675 |
686 |
| 200 |
89 |
265 |
191 |
200 |
800 |
241 |
905 |
774 |
784 |
| 250 |
114 |
320 |
230 |
250 |
900 |
241 |
1005 |
875 |
- |
| 300 |
114 |
320 |
230 |
250 |
900 |
241 |
1005 |
875 |
- |
| 350 |
127 |
435 |
340 |
340 |
1200 |
350 |
1325 |
1164 |
- | |
