产品名称： |
HH47X微阻缓闭式蝶形止回阀-上海铁王阀门 |
| |
产品型号： |
HH47X |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

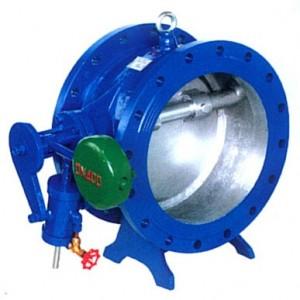

HH47X微阻缓闭式蝶形止回阀-上海铁王阀门
|
|
|
概述
该系列产品主要用于工业循环供排水、污水外理厂以及高层住楼和高级宾馆加压输出水泵的出品处，防止管网中介质流，自动消除破坏性水锤,从而保水泵和管路不受损坏。 在设计上充分考虑了使用环境的要求，曾多次进行技术改造。该产品结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点。 |
主要技术参数
| 公称通径 |
DN(mm) |
100-1200 |
| 公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
试验压力
Ps(Lb) |
密封试验 |
1.1 |
1.74 |
2.75 |
| 强度试验 |
1.5 |
2.4 |
3.75 |
| 适用介质 |
水、水蒸汽、含微量粉尘空气等 |
| 适用温度 |
<80度(具体按密封面不同而定) |
| 缓闭时间 |
1-60秒内任意调节 |
主要零件材料
| 名 称 |
材 料 |
| 阀 体 |
灰铸铁、球墨铸铁、铸钢 |
| 阀板 |
球墨铸铁、碳钢 |
| 阀杆 |
不锈钢 |
| 缓闭装置 |
不锈钢 |
| 密封圈 |
不锈钢 |
| 填料 |
柔性石墨 |
|
平衡锤 |
HT150 | |
主要外形尺寸
公称通径
(DN) |
尺 寸 |
| L |
H1 |
H 2 |
D |
D 1 |
b |
Z-Φd |
| 200 |
230 |
200 |
370 |
335 |
295 |
26 |
8-32 |
| 250 |
250 |
220 |
400 |
390 |
350 |
28 |
12-23 |
| 300 |
270 |
250 |
450 |
440 |
400 |
28 |
12-23 |
| 350 |
290 |
285 |
480 |
505 |
460 |
30 |
16-23 |
| 400 |
310 |
320 |
500 |
560 |
515 |
32 |
16-25 |
| 450 |
330 |
350 |
530 |
615 |
565 |
32 |
20-25 |
| 500 |
350 |
380 |
560 |
670 |
620 |
34 |
20-25 |
| 600 |
390 |
440 |
580 |
780 |
725 |
36 |
20-30 |
| 700 |
430 |
485 |
760 |
895 |
840 |
40 |
24-30 |
| 800 |
470 |
535 |
830 |
1010 |
950 |
44 |
24-34 |
| 900 |
510 |
610 |
890 |
1110 |
1050 |
46 |
28-34 |
| 1000 |
550 |
660 |
895 |
1220 |
1160 |
50 |
28 | | HH47X微阻缓闭式蝶形止回阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/419.html |
|
|
|
