  产品名称： 丝口锻钢止回阀、焊接式锻钢止回阀-上海铁王阀门
  产品型号： H11Y、H14Y、H61Y、H64Y


  咨询电话：021-51879176 黄先生
 相关产品
 丝口锻钢止回阀、焊接式锻钢止回阀-上海铁王阀门


丝口锻钢止回阀、焊接式锻钢止回阀-上海铁王阀门

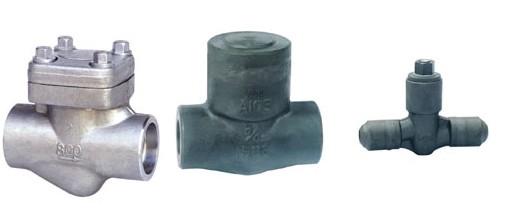

H11Y、H14Y、H61Y、H64Y丝口锻钢止回阀、焊接式锻钢止回阀

锻钢止回阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。
止回阀设计结构和特征
止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
采用以下结构
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型

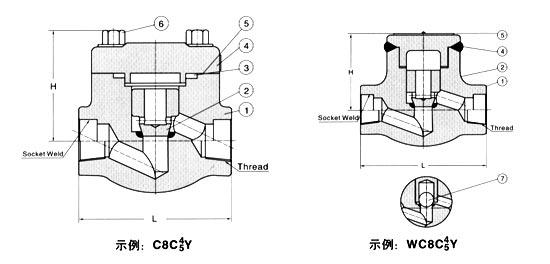

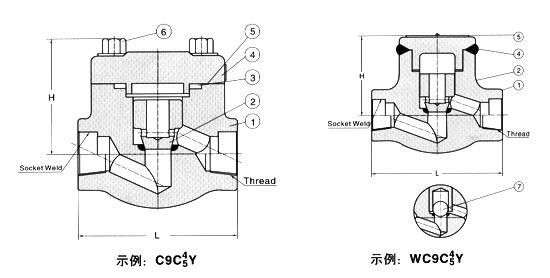

锻钢升降止回阀
标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式 阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
垫片
316夹 柔性石墨
316夹PTFE
4
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
铭牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420/STL
A182 F304
A182 F304
A182 F304
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79
79
92
111
120
152
172
200
W
61
61
65
79
95
103
118
132
重量
螺栓式
1.4
1.2
1.5
3.1
3.9
5.6
8.9
12.5
焊接式
1.1
1.0
1.2
2.9
3.3
4.9
8.1
10.9

 [NextPage]
900Lb～1500Lb
锻钢升降止回阀 900Lb～1500Lb
标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式 阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
垫片
316夹 柔性石墨
316夹PTFE
4
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
铭牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420
A182 F304
A182 F304
A182 F304
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
全径
3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
W
65
79
79
97
104
120
139
215
重量
螺栓式
1.6
3.4
3.3
5.5
6.0
9.2
12.9
16.2
焊接式
1.3
3.2
3.1
4.8
5.4
8.5
11.2
14.3

[NextPage]
800Lb,900Lb-1500Lb

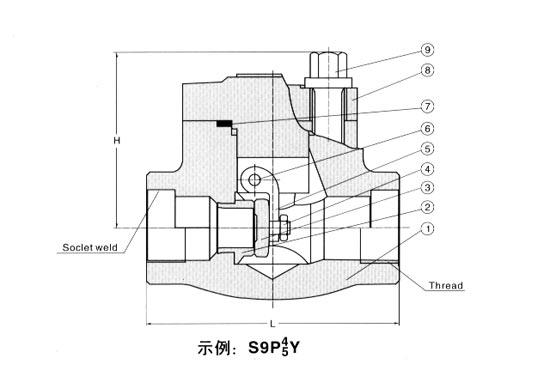

锻钢旋启式止回阀 800Lb,900Lb～1500Lb
标准材质明细表

序号 零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1 阀体        A 105N       A182 F22    A182 F304(L)    A182 F316(L)
2 阀盖       A276 420       A276 304     A276 F304(L)    A276 F316(L)
3 旋启式 阀瓣       A276 420       A276 304     A276 F304(L)    A276 F316(L)
4 螺母       A194 2H       A194 4       A194 8       A194 8M
5 摇臂        A105N       A182 F22     A182 F304(L)    A182 F316(L)
6 圆柱销                   A276 420      A182 F304      A182 F316
7 垫片                316夹 柔性石墨                316夹PTFE
8 阀盖        A105N      A182 F22     A182 F304(L)    A182 F316(L)
9 内六角螺栓       A193 B7      A193 B16      A193 B8(M)     A193 B8(M)
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
3/8
1/2
3/4
1
11/4
11/2
2
L
800Lb
79
79
92
111
120
120
140
900～1500Lb
92
111
111
120
120
140
178
W
800Lb
61
61
78
84
101
120
133
900～1500Lb
79
79
79
97
105
120
140
重量
800Lb
1.1
1.0
1.9
3.9
4.5
7.3
10.0
900～1500Lb
3.1
3.0
3.6
4.3
6.1
8.8
12.6

[NextPage]

900Lb～2500LB

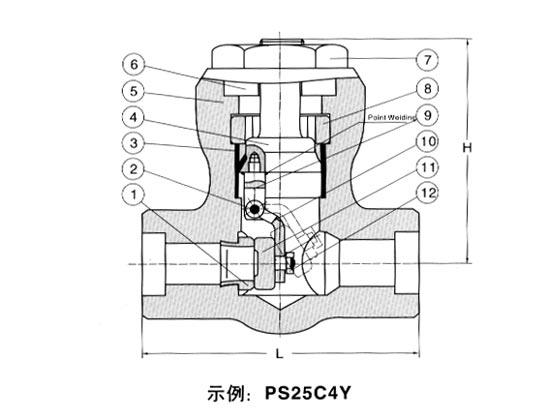

自密封旋启式止回阀 900Lb～2500Lb

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
2
圆柱销
A276 420
A182 F304
A182 F316
3
密封环
A276 304L
A276 316L
4
自密封座
A105
A182 F304L
A182 F304(L)
A182 F316(L)
5
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
6
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
提升螺母
A194 2H
A194 4
A194 8
A194 8M
8
四开环
A276 420
A182 F304
A182 F316
9
吊耳
A193 B7
A193 B16
A193 B8
A193 B8M
10
摇臂
A105
A182 F22
A182 F304(L)
A182 F316(L)
11
阀瓣
A276 410
F304
A182 F304(L)
F316(L)
12
提升螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
8.2
7.8
7.7
19.8
19.2
21.3
2500Lb
10.0
9.6
9.4
21.5
21.1
22.8


[NextPage]
900Lb～1500Lb

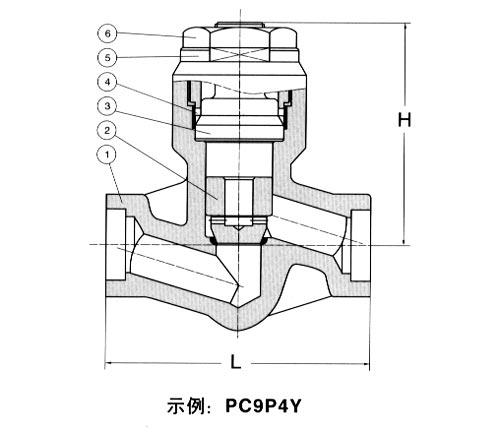

自密封旋启式止回阀 900Lb～1500Lb
标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式阀瓣
A276 420
A276 304
A276 304(L)
A276 F316(L)
3
自密封座
A105+STL
F22+STL
A182 F304(L)
F316(L)
4
密封环
A276 304L
A276 304L
A276 304L
A276 316L
5
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
6
提升螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
7.5
7.0
6.8
18.5
18.1
20.3
2500Lb
9.0
7.6
8.4
19.5
20.1
21.8
