J61W高温高压对焊针型阀-上海铁王阀门
J61W,J61H,J61Y型焊接式针型阀,具体价格参数,请来电详询
J61W针型阀,也叫对焊式截止阀,对焊式针型阀,焊接式针形阀,承插焊式针型阀,焊接式截止阀,高温高压截止阀,高压截止阀,对焊式截止阀,承插式截止阀,连接方式采用焊接式,跟阀体连接采用对焊式,焊接式,所以也叫焊接式截止阀
针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接
J61Y/W高温高压对焊针型阀
一、高温高压对焊针型阀 产品图片及性能规范：
二、高温高压对焊针型阀试验标准： (单位Unit：MPa)
|
试验项目 TESTITEM |
压力值 PRESSURE VALVE |
|
公称压力 Nominal Pressure |
32 |
|
壳体试验 Shell Test |
48 |
|
密封试验 Test |
35.2 |
|
气压试验 Air Pressure Test |
19.2 |
|
适用温度 Suitable Temperatue |
≤550℃ |
|
适用介质 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
三、高温高压对焊针型阀型号与零部件材质：
|
型号
TYPE |
阀体
BODY |
接头
TIE-IN |
阀杆
VALVE HANDLE |
螺帽
SCREW
CAP |
填料
PACKING |
|
J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟
Leslble graphite |
|
J61W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
柔性石墨、四氟
Leslble graphite |
|
J61Y-160V |
12CrMov |
12CrMov |
12CrMov |
20# |
柔性石墨、四氟
Leslble graphite |

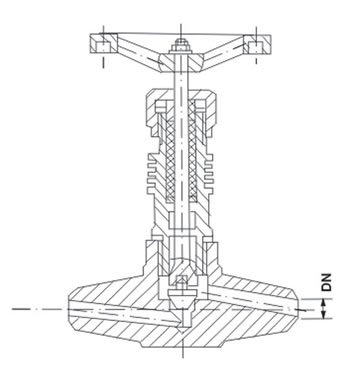

四、高温高压对焊针型阀外型与连接尺寸：
|
规格
SPECIF ICATION |
L |
H |
Do |
|
DN6 |
100 |
110 |
70 |
|
DN10 |
120 |
145 |
80 |
|
DN15 |
140 |
165 |
110 |
|
DN20 |
160 |
180 |
130 |
|
DN25 |
180 |
220 |
150 | 密封材料有四氟密封,紫铜密封,硬质合金密封,可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像 J61W高温高压对焊针型阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/437.html |
