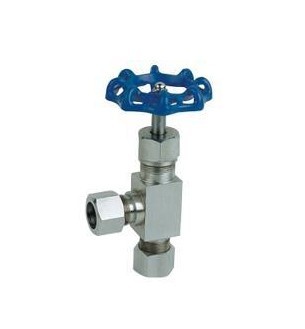

  产品名称: J94W/H卡套角式针型阀-上海铁王阀门
  产品型号: J94W/H


  咨询电话:021-51879176 黄先生
 相关产品
 J94W/H卡套角式针型阀-上海铁王阀门


J94W/H卡套角式针型阀-上海铁王阀门
J94W/J94H卡套角式针型阀
J94W/H卡套角式针型阀性能规范
J94W/H卡套角式针型阀的设计制造:GB/T 12224-1989,JB/T 7747-1995,连接形式:卡套式,结构特征:锥螺纹密封,阀门检验和试验:GB/T 13927-1992。

J94W/H卡套角式针型阀试验标准(单位Unit:MPa)

试验项目TESTITEM 压力值PRESSURE VALVE
公称压力 Nominal Pressure 6.4
壳体试验 Shell Test 9.6
密封试验 Test 7.0
气压试验 Air Pressure Test 0.9
适用温度 Suitable Temperatue ≤180℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

J94W/H卡套角式针型阀型号与零部件材质

型号
TYPE 阀体
BODY 接头
TIE-IN 阀杆
VALVE HANDLE 螺帽
SCREW CAP 填料
PACKING
J91H-64 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
J91W-64P 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite
W91W-64R 316SS 316SS 316SS 316SS 柔性石墨、四氟
Leslble graphite

J94W/H卡套角式针型阀外型与连接尺寸

Do D1 L H
Φ8 Φ70 38 92
Φ10 Φ70 38 92
Φ12 Φ70 39 92
Φ14 Φ70 40 94
Φ18 Φ80 42 100

J94W/H卡套角式针型阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/439.html
