产品名称： |

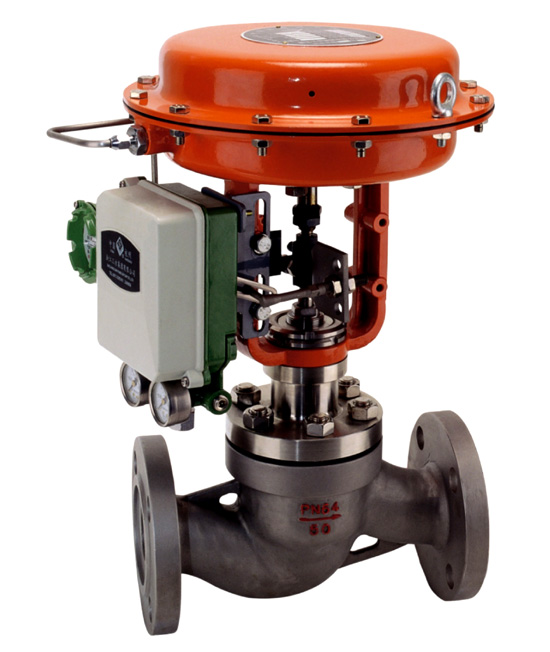

ZMAP单座气动薄膜调节阀-上海铁王阀门 |
| |
产品型号： |
ZMAP |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|
ZMAP单座气动薄膜调节阀-上海铁王阀门
一、ZMAP型单座气动薄膜调节阀产品说明：
铁王阀门公司ZMAP型单座气动薄膜调节阀：由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。
二、ZMAP型单座气动薄膜调节阀产品特点：
1.单座气动薄膜调节阀具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。
2.单座气动薄膜调节阀具有额定流量系数大，不平衡力小等优点，因而被广泛使用。 三、ZMAP型单座气动薄膜调节阀产品性能参数：
ZMAP 型单座气动薄膜调节阀主要性能参数
|
DN/mm |
PN |
环境温度/℃ |
固有流量特性 |
气源最大压力/MPa |
|
25~300 |
16, 40, 63 |
-30~60 |
直线、等百分比 |
0.25 |
|
DN
mm |
流通能力 C |
行程mm |
配用执行
器型号
|
灰铸铁阀 |
铸钢和铸不锈钢阀 |
|
单座 |
双座 |
PN |
工作压力
Mpa |
介质温度
℃ |
PN |
工作压力Mpa |
介质温度℃ |
|
|
|
25 |
8 |
10 |
16 |
ZMA-2 |
16 |
16 |
≤200 |
40 |
40 |
≤250 |
|
32 |
12 |
16 |
63 |
63 |
（普通上阀盖） |
|
40 |
20 |
25 |
25 |
ZMA-3 |
|
|
≤450 |
|
50 |
32 |
40 |
|
|
（带散热片上阀盖） |
|
65 |
50 |
63 |
40 |
ZMA-4 |
|
|
|
|
80 |
80 |
100 |
|
|
|
|
100 |
120 |
160 |
|
|
|
|
125 |
200 |
250 |
60 |
ZMA-5 |
|
|
|
|
150 |
280 |
400 |
|
|
|
|
200 |
450 |
630 |
|
|
|
|
250 |
|
1000 |
100 |
ZMA-6 |
|
|
|
|
300 |
|
1600 |
|
|
| 四、ZMAP型单座气动薄膜调节阀产品外形及结构尺寸：
ZMAP 型 PN16 单座气动薄膜调节阀主要外形及结构尺寸（mm）
|
DN |
D |
D1 |
D2 |
f |
b |
z×Φd |
t |
L |
|
25 |
115 |
85 |
65 |
2 |
16 |
4×Φ14 |
4 |
185 |
|
32 |
135 |
100 |
78 |
2 |
18 |
4×Φ18 |
5 |
200 |
|
40 |
145 |
110 |
85 |
3 |
18 |
4×Φ18 |
5 |
220 |
|
50 |
160 |
125 |
100 |
3 |
20 |
4×Φ18 |
5 |
250 |
|
65 |
180 |
145 |
120 |
3 |
20 |
4×Φ18 |
5 |
275 |
|
80 |
195 |
160 |
135 |
3 |
22 |
8×Φ18 |
5 |
305 |
|
100 |
215 |
180 |
155 |
3 |
24 |
8×Φ18 |
5 |
350 |
|
125 |
245 |
210 |
185 |
3 |
26 |
8×Φ18 |
5 |
410 |
|
150 |
280 |
240 |
210 |
3 |
28 |
8×Φ23 |
5 |
450 |
|
200 |
335 |
295 |
265 |
3 |
30 |
12×Φ23 |
5 |
550 |
|
250 |
405 |
355 |
320 |
3 |
32 |
12×Φ25 |
5 |
640 |
|
300 |
460 |
410 |
375 |
4 |
34 |
12×Φ25 |
5 |
720 | 五、ZMAP型单座气动薄膜调节阀主要外形及结构尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
f |
D3 |
f1 |
b |
z×Φd |
H2 |
H1 |
H1ˊ |
|
25 |
190 |
115 |
85 |
65 |
2 |
58 |
4 |
16 |
4×Φ14 |
117 |
570 |
676 |
|
32 |
210 |
135 |
100 |
78 |
2 |
66 |
4 |
18 |
4×Φ18 |
120 |
573 |
679 |
|
40 |
230 |
145 |
110 |
85 |
3 |
76 |
4 |
18 |
4×Φ18 |
139 |
645 |
751 |
|
50 |
255 |
160 |
125 |
100 |
3 |
88 |
4 |
20 |
4×Φ18 |
144 |
650 |
756 |
|
65 |
285 |
180 |
145 | ZMAP单座气动薄膜调节阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/449.html |
|
|
|
