产品名称： |
黄铜丝口球阀-上海铁王阀门 |
| |
产品型号： |
Q11F |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|

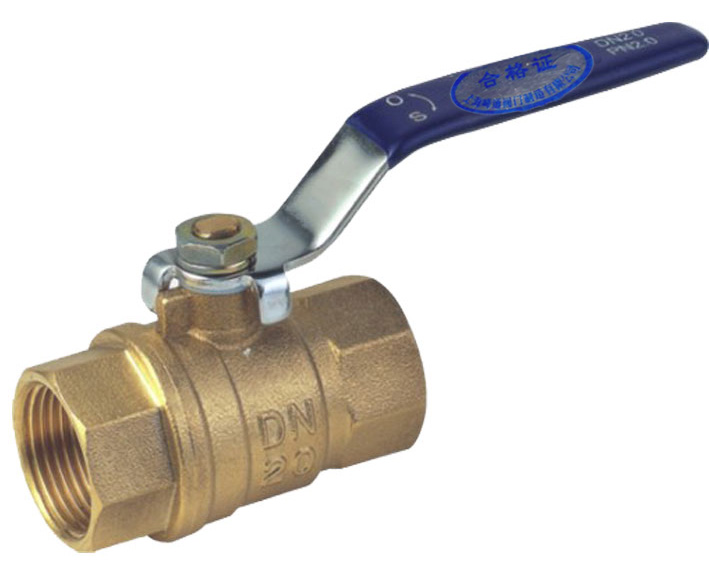

Q11F黄铜丝口球阀-上海铁王阀门
物料表
|
序号 |
零件 |
材料 |
规格 |
|
1 |
阀体 |
黄铜 CW617N |
全部 |
|
2 |
阀盖 |
黄铜 CW617N |
全部 |
|
3 |
球体 |
黄铜 CW617N |
全部 |
|
4 |
密封圈 |
聚四氟乙烯 |
全部 |
|
5 |
旋销 |
DZR黄铜 CW602N |
全部 |
|
6 |
O型圈 |
丁腈橡胶 |
全部 |
|
7 |
旋销垫片 |
聚四氟乙烯 |
全部 |
|
8 |
手柄 |
低碳钢（镀铬） |
全部 |
|
9 |
手轮螺母 |
不锈钢 |
全部 |
|
10 |
手柄套 |
塑料PVC |
全部 |
|
11 |
接头螺母 |
黄铜 CW617N |
全部 |
|
12 |
接头 |
黄铜 CW617N |
全部 |
规格表
|
公称通径DN |
通水孔直径d |
长度L |
中心高H |
手轮直径D |
|
15 |
15 |
60 |
42 |
88 |
|
20 |
20 |
69 |
48 |
95 |
|
25 |
25 |
81 |
52 |
95 |
|
32 |
32 |
94 |
57 |
105 |
|
40 |
40 |
103 |
68 |
136 |
|
50 |
50 |
123 |
76 |
136 |
|
65 |
65 |
146 |
93 |
160 |
|
80 |
80 |
170 |
110 |
182 |
|
100 |
100 |
203 |
130 |
210 |
|
技术规范： |
|
1.公称压力：1.6MPa
2.工作介质：冷热水、燃气、油等
3.工作温度：-20℃≤T≤150℃
4.管螺纹符合ISO228标准 | 黄铜丝口球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/51.html |
|
|
|
