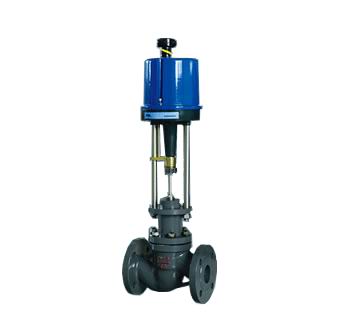

  产品名称: 精小型电子式调节阀-上海铁王阀门
  产品型号: ZDSJP(M)


  咨询电话:021-51879176 黄先生
 相关产品
 精小型电子式调节阀-上海铁王阀门


精小型电子式调节阀-上海铁王阀门

一、ZDSJP(M)精小型电子式调节阀概述:

铁王阀门公司ZDSJP(M)型电子式精小型电动单座(套筒)调节阀,由低流阻直通单座阀,或低流阻套筒阀配用德国进口PS或3810系列执行机构等组成。电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(4—20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。该阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点,广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。精小型电子式电动单座调节阀,精小型调节阀,电子式电动单座调节阀。

二、ZDSJP(M)精小型电子式调节阀阀体

形式:直通倒S铸造阀
公称通径:DN20-200mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:JB78-59 JB/T79.2-94凹式
材 料:HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti

三、ZDSJP(M)精小型电子式调节阀上阀盖

常 温 型:-20℃-+200℃
散 热 型:-40℃―+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯,柔性石墨,不锈钢波纹管

四、ZDSJP(M)精小型电子式调节阀阀内组织

阀芯形式:上导向单座柱塞式阀芯,
或上导向单座套筒柱塞式阀芯
流量特性:等百分比特性,
直线特性和快开特性
材 料:1Cr18Ni9Ti OCr18Ni12Mo2Ti

五、ZDSJP(M)精小型电子式调节阀执行机构

类型:可选PS、3810、ZAZ(DN100以内)或DKZ(DN100以上)电子式直行程执行机构,防爆型选用3810型,技术参数和性能:请参阅对应的执行机构及阀门定位器说明书。

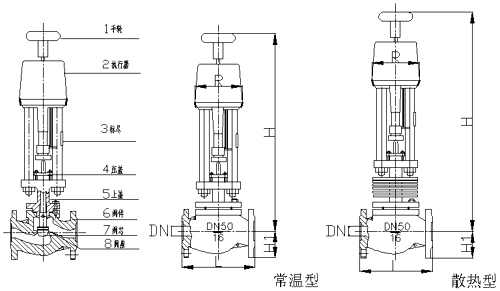

六、ZDSJP(M)型电子式精小型电动单座(套筒)调节阀外形尺寸及参数:


公称通径DN(mm)
L(mm)
H(mm)
H1(mm)
R(mm)
重量(kg)
0.6,1.6(MPa)
4.0(MPa)
6.4(MPa)
常温型
散热型
PN0.6(MPa)
PN1.6(MPa)
PN4.0(MPa)
PN6.4(MPa)
0.6,1.6(MPa)
4.0,6.4(MPa)
G3/4”
120
120
120
643
/
31
31
31
176
9
10
20
181
194
206
699
849
45
52.5
52.5
65
176
11
14
25
184
197
210
711
861
50
57.5
57.5
70
176
13
17
40
222
235
251
728
893
65
75
75
85
176
15
24
50
254
267
286
731
901
70
82.5
82.5
90
176
19
29
65
276
292
311
827
100.7
80
92.5
92.5
102.5
176
32
51
80
298
317
337
839
1024
95
100
100
107.5
176
40
63
100
352
368
394
857
1067
105
110
117.5
125
176
50
84
150
451
473
508
1140
1400
132.5
142.5
150
172.5
225
77
120
200
600
610
650
1160
1420
160
170
187.5
207.5
225
115
159
精小型电子式调节阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/515.html
