一、ZDLM型电子式电动套筒调节阀概述：

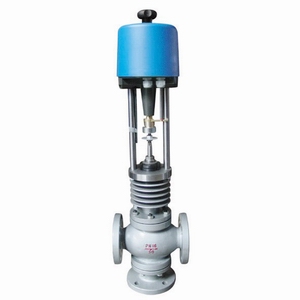

ZDLM型电子式电动套筒调节阀是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。
二、ZDLM型电子式电动套筒调节阀主要技术参数与性能指标：
|
公称通径DN
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
合流
|
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
行程mm
|
16 |
25 |
40 |
60 |
100 |
|
允许压差△MPa
|
≤公称压力MPa |
|
基本误差%
|
±2.5 |
|
回差%
|
2.5 |
|
死区%
|
1.0 |
|
始终点偏差%
|
±2.5 |
|
额定行程偏差%
|
2.5 |
|
允许泄漏量Q
|
Kv值的0.05% |
|
可调范围 |
30:1 |
|
公称压力
介质温度
阀体材料 |
1.6MPa |
常温－20℃~＋200℃ 铸铁HT200 |
|
4.0MPa |
常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
6.4MPa |
常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|

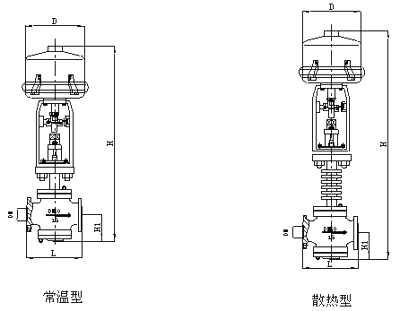

中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 三、ZDLM型电子式电动套筒调节阀外形尺寸及附图：
|
公称通径（DN） |
L |
H1 |
H |
D |
|
1.6MPa |
6.4MPa |
常温 |
高温 |
|
25
|
185
|
200
|
110
|
669
|
822
|
225 |
|
40
|
220
|
235
|
131
|
838
|
991
|
225 |
|
50
|
250
|
265
|
131
|
850
|
1003
|
255 |
|
65
|
275
|
295
|
171
|
967
|
1126
|
255 |
|
80
|
300
|
320
|
189
|
984
|
1152
|
255 |
|
100
|
350
|
400
|
208
|
1026
|
1193
|
255 |
|
150
|
450
|
550
|
275
|
1360
|
1587
|
310 |
|
200
|
550
|
670
|
320
|
1440
|
1667
|
310 |
|
250
|
640
|
810
|
390
|
1649
|
1884
|
310 |
|
300 |
880 |
950 |
450 |
1760 |
1999 |
310 |
四、ZDLM型电子式电动套筒调节阀型号编制说明：
|
Z |
D |
S |
M |
16 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构形式： |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列 |
S：表示直程 |
M ：表示套筒阀 |
16：表示1.6MP |
C：表示碳钢 |
G：表示中温型 温省略 |
|
|
R： 表示3810系列
|
|
|
40：表示4.0MP
|
P：表示不锈钢铸铁省略
|
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP
|
铸铁省略
|
|
|
|
C：表示ZAZ系列 |
|
