一、恒流量调节阀的性能 ：
铁王阀门公司拟恒流量调节阀采用内接式取压，保持流量的恒定，调节节流孔的大小就可获得不同的流量。因此，它既可以调节流量，也可以在系统水力工况变化时保持流量恒定；在系统中它既可恒定各个环路的流量，实现稳态的水力平衡，也可以随时改变和调节各环路的流量，实现动态的水力平衡。当阀门前后的差压在一定范围内变化时，通过阀门的流量自动保持恒定；恒流量启动差压：0.02~0.04MPa；恒流量差压范围：0.02~0.4MPa；最大流量与最小流量的比值（放大倍数）一般为10:1；最大可达20:1；控制精度约为8%，工作压力1.6MPa，工作温度0~120℃。
二 、恒流量调节阀的选型 ：
恒流量调节阀可在外网压差≧3m的条件下，在对应于一定口径阀门的允许流量范围内，手动设定被调节对象的额定流量。
当外网压差发生变化时，根据阀外的压差信号自力改变阀的开度，使包括被调节对象的系统和调节阀在内的阻力特性S值，与阀外的压差ΔP等比变化，维持被调节对象的流量稳定。
三、恒流量调节阀 原理可用下式说明：
ΔP=S·G2，其中阻抗
选型方法：选择阀门的公称通径时，应先根据所供的面积、用户的热指标和管网提供的温差等数据进行计算，确定其额定流量；再根据表2所列的阀门流量范围和阀门额定流量选择阀门的公称通径，所选阀门的流量上限应是额定流量的1.5倍以上，以保证足够的调节余量，并应尽可能不变径选用阀门。
表2
|
管径DN |
结构长度（mm） |
恒定流量范围（m3/h） |
最大流量（m3/h） |
|
32 |
180 |
0.5~4 |
|
|
40 |
200 |
1~6 |
|
|
50 |
230 |
2~10 |
20 |
|
65 |
290 |
3~15 |
30 |
|
80 |
310 |
5~25 |
50 |
|
100 |
350 |
10~35 |
70 |
四、恒流量调节阀安装要求 ：

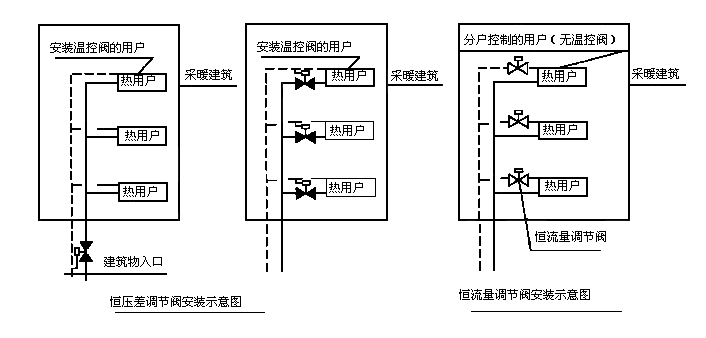

恒压差调节阀安装在变流量系统中，恒流量调节阀安装在定流量系统中。在供暖系统的室外系统中，装在建筑物管道入口处，在室内系统中装在楼层的分支处，在分户热计量的系统中装在每户入口处，在每个独立的末端环路中安装一个即可，不必在干线和支线上重复串联使用。恒流量调节阀一般都装在回水管上，当供水压力较大，超过热用户的工作压力时，可将恒流量调节阀装在供水管上。当系统的工作压差超过调节阀的压差范围时，应采取措施将多余的压头消耗掉，防止产生噪声。调节阀的安装形式见图2。
五、恒流量调节阀结束语 ：
调节阀安装前应将管网冲洗干净，否则调节阀极易被堵，从而造成管网系统运行不良。阀门上的箭头方向与水流方向一致，不得反向安装。调节阀只具有调节功能而不具备关断功能，因此在管路上还应装设关断阀门。调节阀的正确选择和安装非常重要，由于调节阀的选用不当而使整个自动调节系统失去自动调节功能的例子是屡见不鲜的。 恒流量调节阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/517.html |
