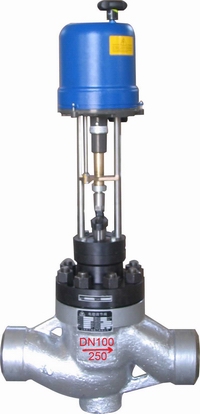

STB锅炉给水调节阀-上海铁王阀门
一、锅炉给水调节阀概述：
STB锅炉给水调节阀是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行第一级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。
该阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。
该阀具有以下优点：
阀内组件结构新颖，采用套筒节流，有效控制流速在30m/s左右。
节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。
阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到HRC70左右，抗冲刷能力强。
阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。
 二、锅炉给水调节阀KV值和行程：
|
公称通径 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
KV值 |
27 |
|
78 |
135 |
198 |
|
|
|
行程mm |
25 |
38 |
38 |
50 |
75 |
100 |
100 |

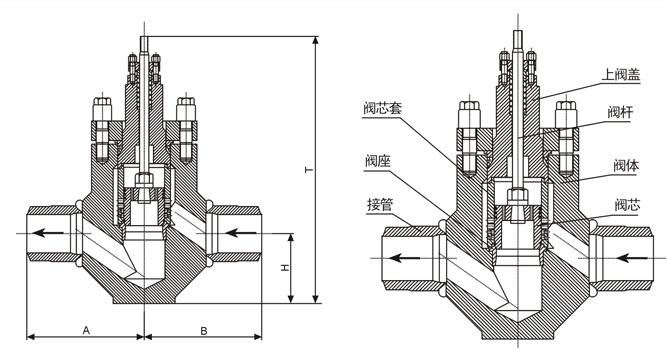

三、锅炉给水调节阀外形尺寸：
|
公称通径DN |
B |
T |
H |
管道规格 |
|
50 |
385 |
258 |
|
76*10 |
|
80 |
|
|
|
|
|
100 |
310 |
750 |
190 |
133*16 |
|
125 |
390 |
895 |
225 |
168*22 |
|
150 |
727 |
985 |
|
194*25 |
|
200 |
390 |
|
|
273*36 |
形 式 锻造直通式
公称通径 DN50,80,100,150,200,250,300
公称压力 PN25,32Mpa
连接形式 BW焊接形式
材 料 20#锻钢
工作温度 小于420度
压盖形式 螺栓压紧式
填 料 高温石墨编织填料
阀内组件
阀芯形式 压力平衡串级式
流量特性 等百分比特性
套筒形式 分离式
材 料 特种不锈钢表面硬化处理
执行机构
形 式 气动活塞执行机构或电动执行机构
环境温度 -30-70度
作用形式 气-关式 或电—关式
附 件 定位器，手轮机构，行程开关，电磁阀，阀位传送器等
性能
泄流量 小于额定KV值的0.01%，符合ANSI B16.104—1976 IV级
回 差 小于全行程的1（带定位器）
线 性 小于全行程的+-1（带定位器）
五、锅炉给水调节阀订货须知：
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求 锅炉给水调节阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/521.html |
